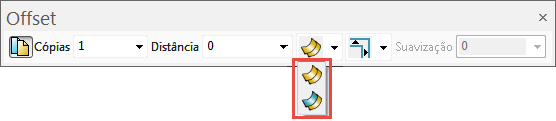

Para especificar como tratar descontinuidades ao aplicar offset a superfícies, selecione uma das seguintes opções na barra de ferramentas Offset:
- A opção Sempre criar uma superfície de offset

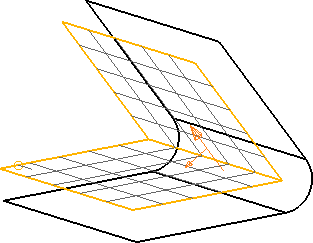

preserva qualquer descontinuidade em superfícies durante a criação de offset de superfície:
- A opção Dividir superfície nas descontinuidades

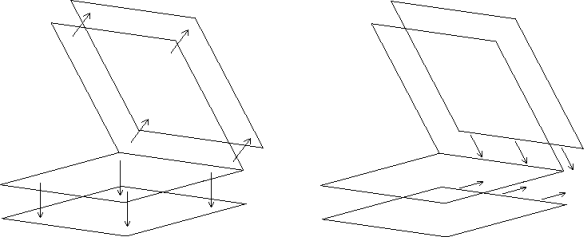

divide a superfície em descontinuidades durante a criação de offset. A superfície de offset será um sólido, mesmo tendo começado com uma superfície.As arestas nas descontinuidades são estendidas até que façam interseção:

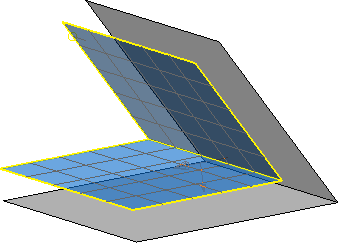

Um sólido é criado a partir do conjunto de superfícies de offset:
Uma descontinuidade numa normal de superfície é definida pelo valor da Tolerância Angular na sessão Tolerâncias de Descontinuidade de Superfície da página Unidades e Tolerâncias do diálogo Opções.
Nota: Superfícies primitivas são automaticamente convertidas em power surfaces.
Caso uma curva ou curva composta seja dependente de uma superfície, seu offset se posiciona na superfície.

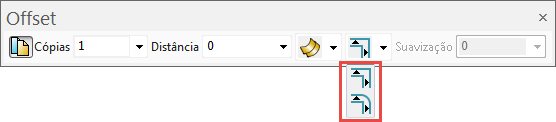

Para especificar como tratar descontinuidades ao aplicar offset a outros objetos, selecione uma das seguintes opções na barra de ferramentas Offset:
- A opção Manter descontinuidades
preserva qualquer descontinuidade nos objetos que sofrem offset: - A opção Arredondar descontinuidades
arredonda qualquer descontinuidade quando os objetos sofrem offset:
