Crie uma relação arrastando um componente secundário sobre um componente principal para exibir os pontos de ligação. Quando a ligação desejada for exibida, solte o componente secundário para criar a relação.
Por exemplo:
- Selecione aquele que será o componente secundário. Mova o mouse sobre o componente para exibir as ligações de plano e eixo, indicadas por setas.
Nota: Para exibir ligações de ponto, clique no componente novamente e mova o mouse sobre ele para destacar as ligações de ponto.

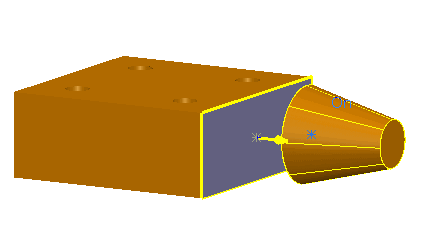

Neste exemplo, a face superior é destacada e uma seta indica uma ligação de plano:

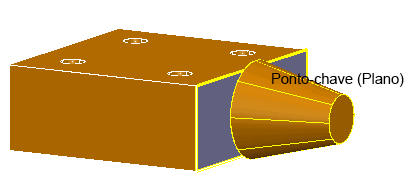

- Clique e arraste a ligação para o componente principal. As ligações no componente principal são exibidas:
- Solte a ligação secundária sobre a ligação desejada no componente principal:
Neste exemplo, é criada uma relação plano a plano entre os componentes principal e secundário. A nova relação é adicionada à árvore de montagem.
Se você soltar o botão do mouse longe do componente principal, não será criada nenhuma relação, e o componente secundário retornará à orientação original.
