Utilizar o painel Placas da alma para definir as dimensões geométricas das placas nas almas da barra.
Caixa de diálogo Elementos
- Parâmetros das placas da alma
- Contém a lista de parâmetros que podem ser aplicados às placas da alma.
- Um lado
- Indica que somente uma placa da alma é usada para conectar os membros.
- Centro
- Alinha o eixo da placa da alma com o eixo de simetria da barra direita e na distância igual a das barras. Nota: Esta opção está sempre ativa se a conexão for simétrica.
- Distância da aresta da barra direita/inferior
- Especifique a distância entre a placa e a aresta da barra direita ou inferior. Nota: Se Centro for selecionado, ou se a conexão é simétrica, esta distância é calculada automaticamente.
- Distância da aresta da barra esquerda/superior
- Especifique a distância entre a placa e a aresta da barra esquerda ou superior. Nota: Se Centro for selecionado, ou se a conexão é simétrica, esta distância é calculada automaticamente.
- Comprimento
- Insira o comprimento da placa.
- Largura
- Insira a largura da placa.
- Espessura
- Insira a espessura da placa.
- Material
- Selecione o material da placa.
- Distância do eixo da barra inferior/direita
- Especifique a distância entre a placa e o eixo da barra inferior ou direita.

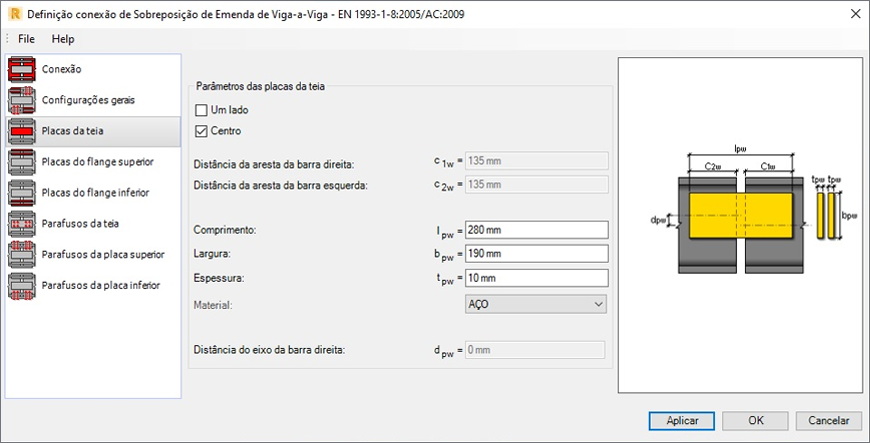

Conexão da sobreposição de emenda de Viga-para-Viga

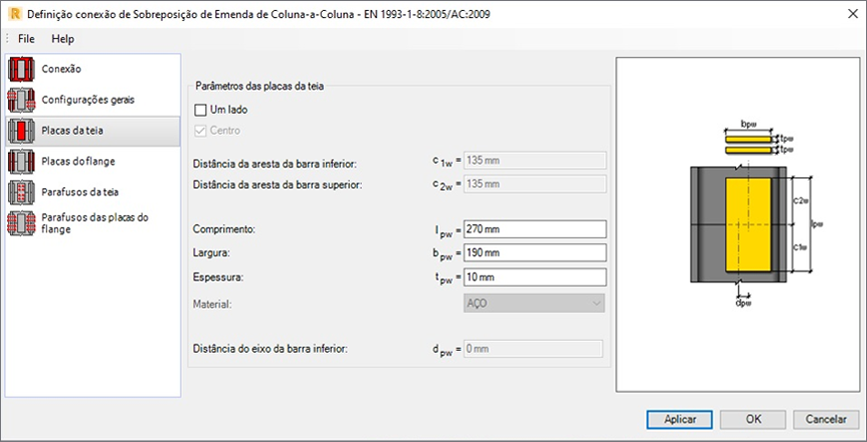

Conexão da sobreposição de emenda de Coluna-para-Coluna
