A opção é usada para agrupar painéis (paredes) em objetos chamados paredes núcleo. Ela permite obter resultados para as paredes núcleo: forças reduzidas para cada andar. É possível acessar a opção usando um dos métodos:
- No menu, selecionando o comando Geometria > Atributos adicionais > Paredes núcleo.
- Na barra de ferramentas, após pressionar o ícone
.
O agrupamento de paredes em uma parede núcleo não afeta a rigidez e os resultados para uma construção, enquanto a presença da parede núcleo não afeta o cálculo do centro de cisalhamento (rigidez) para uma seção de andar. A seção da parede núcleo é considerada como um todo. O componente do centro de cisalhamento da parede núcleo é calculado com base na teoria dos membros de paredes finas.
Podem ser obtidos resultados adicionais para as paredes núcleo, na forma de momentos e forças reduzidas ao longo do eixo vertical do centro de gravidade da seção da parede núcleo. Os resultados das forças reduzidas para as paredes núcleo estão disponíveis na forma de tabelas (Resultados/Paredes núcleo) e diagramas (Resultados/Diagramas para construções).

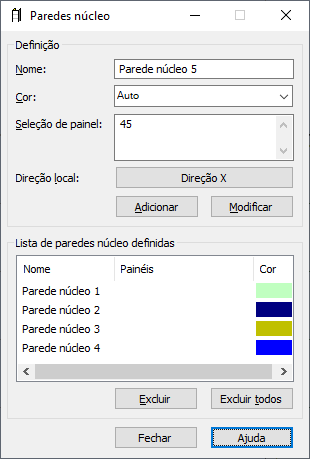

Após selecionar essa opção, a seguinte caixa de diálogo será exibida.
É possível especificar os seguintes parâmetros na caixa de diálogo acima:
- nome da parede núcleo criada.
- cor na qual a parede núcleo será apresentada.
Para definir quais painéis construirão a parede núcleo definida, siga as instruções:
- indique o número de painéis que definem a parede núcleo na seleção Painel; isso pode ser feito das seguintes maneiras:
- graficamente, indicando os painéis selecionados na tela
- textualmente, inserindo o número do painel no campo de edição
- pressione Direção X para definir a direção do eixo local X principal para uma parede núcleo. Especifique:
- De acordo com o eixo X global
- De acordo com o vetor que projeta para o plano XY
Nota: Também é possível visualizar o sistema de coordenadas local para paredes núcleo no desenho. Use a opção Vista > Exibir e selecione Sistema local de paredes núcleo, no modelo Clássico. - pressione o botão Adicionar.
A parede núcleo definida será adicionada à lista de paredes núcleo definidas que está localizada na parte inferior da caixa de diálogo.
A parede núcleo definida pode ser modificada. Após alterar alguns dos parâmetros da parede núcleo (por exemplo, o nome da parede núcleo) e pressionar o botão Modificar, os parâmetros da parede núcleo são modificados na lista de paredes núcleo modificadas.
Na parte inferior da caixa de diálogo existem os seguintes botões:
- Se o botão Excluir for pressionado, uma parede núcleo selecionada (realçada) será excluída da lista de paredes núcleo definidas.
- Se o botão Excluir tudo for pressionado, todas as paredes núcleo da lista de paredes núcleo definidas serão excluídas.
