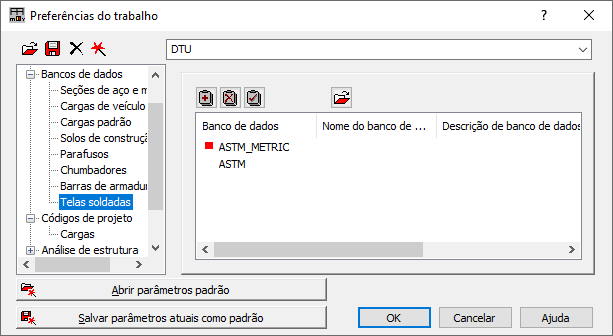

É fornecido um banco de dados de tela soldada que pode ser usado para calcular a armadura das vigas paredes. No módulo Viga parede, abra a caixa de diálogo Opções de cálculo, selecione a guia Tela soldada e clique no botão Editar banco de dados.
O visualizador apresenta dados relativos às telas soldadas disponíveis. Está dividido em duas partes.
- A barra de ferramentas que contém os seguintes ícones.
– Copie um registro selecionado na tabela para a área de transferência.
– Exclua um registro adicionado à tabela.
– Cole um registro da área de transferência na tabela.
– Exclua a tela soldada definida pelo usuário.
– Selecione a tela soldada contida no banco de dados básico.
– Selecione toda a tela soldada disponível na tabela.
– Ative a seleção das telas soldadas indicadas na tabela.
– Execute a ajuda para o banco de dados.
- A tabela que apresenta os dados relevantes sobre as telas soldadas disponíveis.
As três primeiras colunas da tabela fornecem o número da tela soldada, a consideração da tela soldada e o nome da tela soldada. As colunas sucessivas da tabela fornecem as seguintes informações sobre as telas soldadas.
|
Armadura longitudinal |
Armadura transversal |
|
|
Seção transversal da armadura [cm2/m] |
S |
s |
|
Espaçamento [mm] |
E |
e |
|
Diâmetro [mm] |
D |
d |
|
Comprimento e largura [m] |
L |
l |
|
Peça final [mm] |
AR |
ag |
|
Peça final [mm] |
AV |
ad |
|
Sobreposição de emenda – número de barras transversais por comprimento de ancoragem |
R |
r |
|
Sobreposição de emenda – comprimento da ancoragem expresso em unidades de comprimento |
R |
r |
Além disso, as informações sobre o peso por unidade de comprimento na tela soldada, o peso total da tela soldada, bem como as informações sobre o painel, estão disponíveis na tabela. Por exemplo, símbolos que indicam o tipo de armadura. Se estiver selecionada, a tela soldada estará na forma de uma folha; se estiver desmarcada, a tela soldada estará na forma de um rolo.
