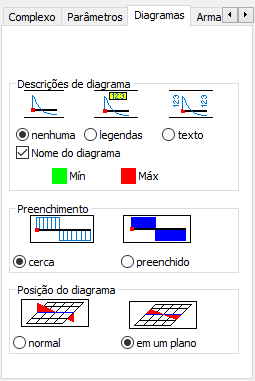

Selecione a guia Diagramas na caixa de diálogo Cortes de painel para selecionar a maneira de apresentação do diagrama de estrutura.
- No campo Descrições de diagrama, decida como as descrições das quantidades selecionadas serão apresentadas no diagrama.
- Nenhuma – As descrições de diagramas em cortes não serão apresentadas.
- Legendas – As descrições de diagramas em cortes serão apresentadas na forma de legendas que mostram valores em pontos de corte selecionados.
- Texto – As descrições de diagramas em cortes serão apresentadas na forma de valores em pontos selecionados.
- Máx e Mín atribuem uma cor de legenda e descrições para os valores máximo e mínimo dos diagramas em cortes de painel. Também é possível selecionar a cor também na caixa de diálogo Preferências na guia Configurações da área de trabalho (selecione diagramas de placas no campo Intervalo e valores mínimos ou valores máximos no campo Elemento).
- O nome do diagrama atribui o nome determinado no campo Nome do corte na guia Definição a um diagrama criado para um corte definido.
- Os valores positivos e negativos selecionam se os valores positivos e negativos da quantidade apresentada serão marcados com cores diferentes (não diferenciados e diferenciados).
- Preenchimento de um diagrama: cerca ou preenchido
- O campo Posição do diagrama define a posição do diagrama com relação à estrutura:
- normal – o diagrama da quantidade selecionada será desenhado como tangente ao plano do corte (isto é, normal ao plano da estrutura).
- em um plano – o diagrama da quantidade selecionada será desenhado como normal ao plano do corte (como no plano da estrutura).
Nota: Quando as descrições de diagrama são apresentadas ao longo das linhas de corte, os valores máximo e mínimo são apresentados para o diagrama, assim como o valor do número inteiro para o componente selecionado ao longo do comprimento da linha de corte.
