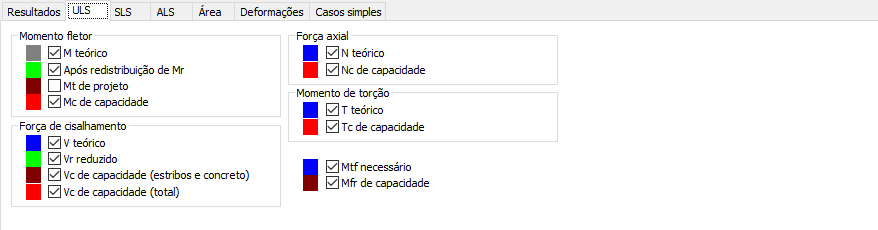

Quando uma das seguintes guias for selecionada na caixa de diálogo Diagramas, acessível no menu Resultados: ULS, SLS ou ALS, a caixa de diálogo mostrada abaixo será exibida na tela.
Os seguintes valores podem ser selecionados para apresentação em cada uma das guias da caixa de diálogo acima:
no campo Momento fletor
- M teórico
- Após a redistribuição de Mr (se não tiver ocorrido nenhuma redistribuição de momento, o Mr será igual a M).
- Mt de projeto (consideração do efeito da força de cisalhamento nas fibras tensionadas da viga. Consequentemente, o Mr é deslocado em 0,8h na direção de uma ação de momento w indesejada; consulte a norma BAEL 91 A.4.1.5).
- Mc de capacidade (o diagrama que inclui a seleção e o espaçamento reais da armadura longitudinal na viga).
no campo Força da seção transversal
- V teórico
- Vr reduzido (a força resulta da omissão das cargas no ambiente do apoio em um segmento menor que h/2 e na diminuição das cargas por um coeficiente de 2a/3h no segmento entre 0,5h e 1,5h do apoio; consulte a norma: BAEL 91 A.5.1.2).
- Vc de capacidade (diagrama que leva em conta a seleção real e a distribuição da armadura longitudinal em uma viga).
na Força longitudinal
- N teórico
- Nc de capacidade – caixa de diálogo para a apresentação da força axial em uma viga (atualmente não considerada durante os cálculos da viga).
Também é possível apresentar os resultados do momento de torção e do momento fletor para mesas de viga.
Os resultados das tensões e das deformações estão disponíveis na guia SLS.
Três guias relacionadas às forças são usadas para selecionar o tipo de resultados apresentados em forma numérica, assim como em uma tabela na guia Resultados e graficamente na forma de diagramas.
