Caixa de diálogo Cargas trapezoidais

Use essa caixa de diálogo para definir como uma carga trapezoidal deve ser aplicada quando vários membros que formam uma cadeia estão selecionados.

Acesso

1. Clique em na guia Membro, na caixa de diálogo Definição de carga.
2. Configure os parâmetros de carga.
3. Selecione uma cadeia de membros.

Caixa de diálogo Elementos

Sim

Aplica a carga à cadeia de membros definida pelo usuário e mantém a orientação da cadeia representada por setas (especificando o início e o fim da cadeia).

Sim, mas altere a orientação

Aplica a carga à cadeia de membros definida pelo usuário, mas altera a orientação da cadeia representada por setas (especificando o início e o fim da cadeia).

Não, aplique a membros únicos

Aplica a carga trapezoidal a membros únicos na cadeia.

Durante a modificação de geometria da estrutura, atribua cargas a membros de cadeia separadas

Trata a cadeia de membros selecionada como membros de estrutura separados ao modificar membros de estrutura.

Se essa opção estiver desmarcada, a modificação de membros de estrutura tratará a cadeia de membros como um supermembro. Faz com que toda a carga seja calculada novamente para a nova geometria do supermembro.

Dica: Selecione essa opção quando uma carga for aplicada, a geometria dos membros da estrutura sujeitos à ação da carga trapezoidal for alterada ou os valores da carga trapezoidal no início ou no final de uma cadeia de membros (valores de carga p1 ou p2) forem alterados.

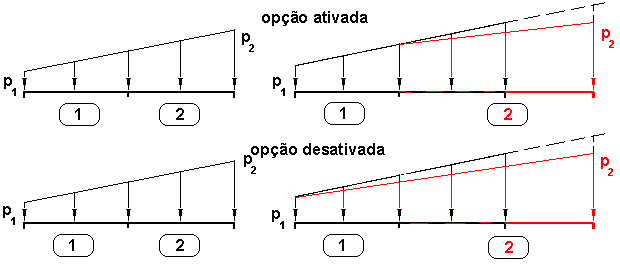

A imagem a seguir mostra esquematicamente como a opção Durante a modificação de geometria da estrutura, atribua cargas a membros de cadeia separadas funciona para a carga trapezoidal (2p). A imagem superior mostra o que acontece quando a opção está selecionada, e a imagem inferior mostra o que acontece quando a opção está desmarcada.
