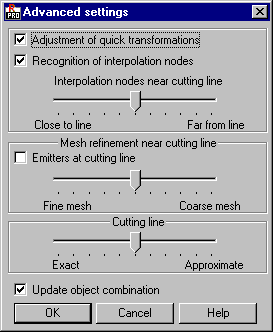

A caixa de diálogo Configurações avançadas na imagem a seguir é aberta clicando em Configurações avançadas na caixa de diálogo Combinações de objetos.
Essa caixa de diálogo permite definir os parâmetros para a criação de um objeto complexo. As seguintes opções estão disponíveis na caixa de diálogo:
- Ajuste de transformações rápidas – A opção é importante para determinadas superfícies regulares. Quando selecionada, as transformações executadas ao combinar objetos podem ser aceleradas por sua representação (aproximada) usando superfícies regulares (cilindro, cone etc.). Quando a opção está desmarcada, as transformações são executadas nas interpolações dos objetos de componentes que compõem o objeto complexo.
- Reconhecimento de nós de interpolação – Quando selecionado, os nós da malha de elementos finitos inicial obtidos para os objetos de componentes são reconhecidos ao gerar a malha de elementos finitos no objeto complexo.
O controle deslizante localizado nesse campo permite determinar a distância entre a linha de corte e os nós de interpolação mais distantes a serem reconhecidos (Próximo – Os nós interpolados localizados próximos à linha de corte são reconhecidos ao criar um objeto complexo. Longe – Somente os nós interpolados localizados longe da linha de corte são reconhecidos ao criar um objeto complexo).
- Emissores na linha de corte – Ao criar a linha de corte do objeto, o Robot cria nós na linha. Quando a opção Emissores na linha de corte é selecionada, os nós criados na linha de corte se tornam emissores (a malha do elemento finito é refinada em torno deles). Quando os emissores são criados, a malha do elemento finito é sempre criada de acordo com o método KANG. Nota: A combinação de objetos com a opção Emissores na linha de corte selecionada pode ser muito demorada.
O controle deslizante localizado nesse campo permite definir o grau de refinamento de malha de elementos finitos nas proximidades dos emissores na linha de corte. (Malha fina – Ao criar um objeto complexo, a malha do elemento finito é refinada nas proximidades dos emissores na linha de corte. Malha grossa – Ao criar um objeto complexo, a malha do elemento finito é rarefeita nas proximidades dos emissores na linha de corte).
- Maneira de definir uma linha de corte – O controle deslizante nesse campo permite determinar o grau de precisão com que as linhas de corte do objeto são definidas. (Leva menos tempo para definir uma linha de corte quando a malha é grossa e a opção Aproximar está selecionada. Leva mais tempo para definir uma linha de corte quando a malha é fina e a opção Exato está selecionada).
- Atualizar combinação de objetos – Selecionar a opção significa que modificar qualquer objeto de componente que faça parte de um objeto complexo resultará na atualização automática do objeto complexo assumindo os parâmetros atuais dos objetos de componente. Se a opção estiver desmarcada, o objeto complexo não será atualizado após um objeto de componente ser modificado.
