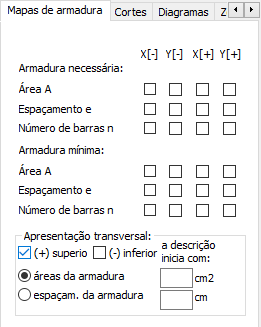

Selecione a guia Mapas de armadura na caixa de diálogo Diagramas (FEM) para apresentar os mapas da armadura necessária (teórica) obtida como resultado do projeto de viga parede. Os seguintes são para elementos finitos planos.
É possível selecionar os seguintes valores.
- Armadura necessária de uma viga parede, incluindo as áreas de armadura calculadas, os espaçamentos da armadura e os números das barras de armadura.
- Armadura mínima de uma viga parede, incluindo os espaçamentos e as áreas de armadura, bem como o número de barras de armadura.
As colunas individuais indicam as seguintes direções da armadura.
X: Horizontal.
Y: Vertical.
[+] e [-] correspondem às camadas de armadura nas superfícies opostas de uma viga parede. A armadura de viga parede é idêntica para ambas as camadas (armadura simétrica); portanto, os mapas apresentados para ambas as camadas são idênticos.
Os cálculos da área de armadura necessária são executados por meio do método analítico, considerando que se referem a uma estrutura no estado de tensão do plano (compressão/tensão).
Essa guia permite a apresentação da armadura na forma de interseções. As interseções das camadas [+] e [-] são idênticas no caso de uma viga parede (armadura simétrica). A apresentação transversal pode fazer referência ao espaçamento da armadura ou às áreas da armadura necessária. Use os campos de texto ao lado dos campos relevantes para definir os valores iniciais para exibir as descrições de interseções.
