Parâmetros da malha FEM

No módulo de viga parede, uma malha de elementos quadriláteros de Coons é usada por padrão ao gerar um modelo de cálculo FEM. O parâmetro mais significativo é o tamanho permitido de um único elemento de uma malha FEM. Um tamanho de elemento definido pelo usuário é o maior que pode ser gerado durante a criação da malha. O tamanho do elemento de malha é definido na caixa de diálogo Opções de cálculo, na guia Geral.

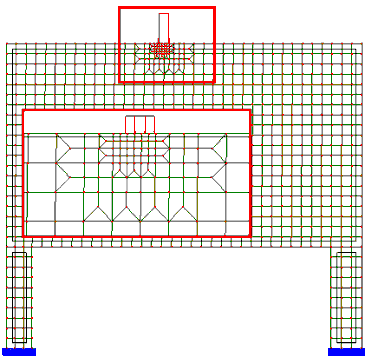

Os valores dos resultados são particularmente afetados pela criação de malha em locais onde as cargas são aplicadas. Para assegurar que uma malha seja adequadamente refinada, considera-se que o tamanho de um único elemento de malha em toda a viga parede não seja maior do que a largura mínima de distribuição da carga aplicada à viga parede. Se for necessário, a malha em áreas de aplicação de carga será refinada. Para obter resultados independentes de uma disposição específica de elementos finitos, é necessário descrever a área de distribuição de carga para que pelo menos quatro elementos se espalhem pela largura de distribuição. Isso permite obter uma malha de elementos finitos exata e não gera tempos de cálculo excessivos. O desenho a seguir apresenta uma malha de elementos finitos gerada para uma viga parede carregada com uma força distribuída em uma determinada largura.

É possível definir preferências arbitrárias para um método de criação de malha. É possível alterar os parâmetros de malha do método Coons após selecionar Opções de malha, na caixa de diálogo Preferências do trabalho.

Uma malha é refinada na área de aplicação de carga independentemente do método de criação de malha selecionado.
