Após selecionar essa norma, a geração de cargas sísmicas será baseada nos requisitos provisórios da norma NF EN 1998-1/NA:2010p, ainda não liberados.
Para concluir a análise sísmica de acordo com as regras fornecidas nessa norma, defina os seguintes parâmetros.
-
Aceleração do solo de pico de referência no solo tipo A agR. Define os valores da aceleração de referência para o espectro de excitação horizontal agr e o espectro de excitação vertical a gv. A aceleração do solo do projeto ag é definida em termos da aceleração do solo de pico de referência no solo tipo A agR e do fator de importância γ derivado da classe de construção:
a g = GT × a gR.De acordo com a norma, há cinco zonas sísmicas:
Área sísmica
Zona sísmica
agrm/s2
agvm/s2
1
Muito fraca
0.0
0.0
2
Fraca
0.7
0,45 × agr
3
Moderada
1.1
0,45 × agr
4
Média
1.6
0,45 × agr
5
Forte
3
0,90 × agr

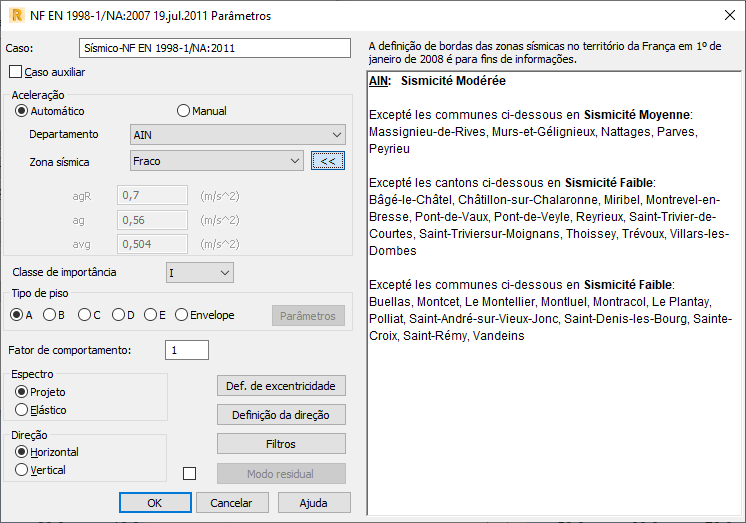

Após selecionar a opção Automático, será possível definir valores da aceleração de referência automaticamente especificando um departamento e uma zona sísmica. Clique em >> para estender a lista de zonas para um departamento selecionado. A definição de bordas das zonas sísmicas no território da França em 1º de janeiro de 2008 é somente para fins de informações.
Após selecionar a opção Manual, será possível especificar seus próprios valores da aceleração de referência.
- Classe de importância (I, II, III, IV) – Especifica o fator de importância γ.
Classe de construção
Fator de importância γ
I
0.8
II
1.0
III
1.2
IV
1.4
- Tipo de solo (A, B, C, D, E) – Especifica a influência dos parâmetros que descrevem o espectro de resposta.
Tabela: Parâmetros de espectro horizontal determinados pelo tipo de solo e zona sísmica.
Tipo de solo
Zona sísmica 1 a 4
Zona sísmica 5
S
TB(s)
TC(s)
TD(s)
S
TB(s)
TC(s)
TD(s)
A
1.00
0.03
0.20
2.50
1.00
0.15
0.40
2.00
B
1.35
0.05
0.25
2.50
1.20
0.15
0.50
2.00
C
1.50
0.06
0.40
2.00
1.15
0.20
0.60
2.00
D
1.60
0.10
0.60
1.50
1.35
0.20
0.80
2.00
E
1.80
0.08
0.45
1.25
1.40
0.15
0.50
2.00
Tabela: Parâmetros do espectro vertical determinados por uma zona sísmica.
Zona sísmica
avg/ag
TB(s)
TC(s)
TD(s)
1 a 4
0.45
0.05
0.15
1.0
5
0.90
0.05
0.15
1.0
Se a opção Envoltória estiver selecionada, o botão Parâmetros se tornará acessível; clique para abrir a caixa de diálogo Envoltória de espectro.
- Valor do Fator de comportamento q. De acordo com a norma principal EN 1998 ponto 3.2.2.5, esse é um fator de redução do espectro de resposta do projeto em relação ao espectro de resposta elástica. É possível editar seu valor após selecionar a opção Espectro do projeto. Nota: O fator de comportamento q reduz o espectro do projeto; dessa forma, também diminui as cargas sísmicas e as forças internas resultantes. No entanto, como especificado na EN 1998 ponto 3.2.2.5, o deslocamento com base no espectro de resposta do projeto é multiplicado pelo fator de comportamento q. Portanto, normalmente, esse deslocamento não é reduzido em relação ao espectro de resposta elástica.
- Tipo de espectro (Projeto ou Elástico), conforme especificado na norma principal EN 1998 ponto 3.2.2.
O espectro de resposta é calculado com base nos parâmetros acima usando fórmulas para o espectro de resposta elástica (pontos 3.2.2.2 e 3.2.2.3) e para o espectro do projeto para análise elástica (ponto 3.2.2.5).
- Direção (horizontal, vertical).
Clique em Definição de excentricidade para abrir a caixa de diálogo Definição de excentricidades de massa, onde é possível especificar como considerar a excentricidade de uma massa na análise sísmica.
Abaixo na caixa de diálogo, estão localizados os botões Definição de direção, Filtros e Modo residual.
Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada.
