Os cálculos de vigas parede (de acordo com a norma de CA polonesa, além das armaduras típicas horizontal e vertical) podem gerar zonas de armaduras adicionais nas proximidades de apoios e em áreas onde são aplicadas cargas concentradas (como em uma área de distribuição ou em um ponto). Isso permite que a estrutura carregue com segurança as tensões concentradas nessas áreas. Para calcular isso, existem as seguintes etapas.
- Após o cálculo FEM das áreas de armadura, a estrutura será dividida em zonas de armadura.
- São geradas as armaduras horizontal e vertical que se estendem ao longo de toda a largura e a altura de uma viga parede. A área dessa armadura corresponde ao valor da armadura necessária calculada para as áreas fora das zonas adicionais. Para a armadura inferior principal, esse é o valor máximo necessário no ponto central de um vão.
- Se necessário, a armadura é adicionada em zonas próximas de apoios e zonas ao redor de forças concentradas. Serão geradas barras se a área necessária nessas zonas ultrapassar a área da armadura que se estende ao longo de toda a altura/largura de uma viga parede.
As dimensões das zonas próximas de apoios dependem da geometria e do método de apoio de uma viga parede.

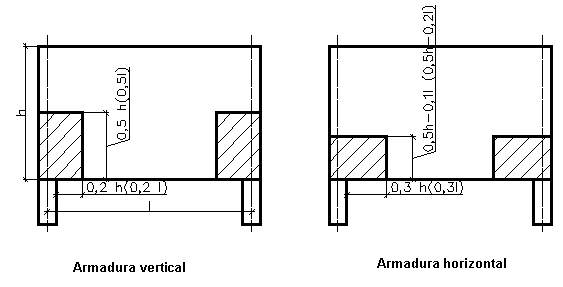

Viga parede suportada por colunas, com um vão
Os valores entre parênteses são fornecidos para h ≥ 2l.

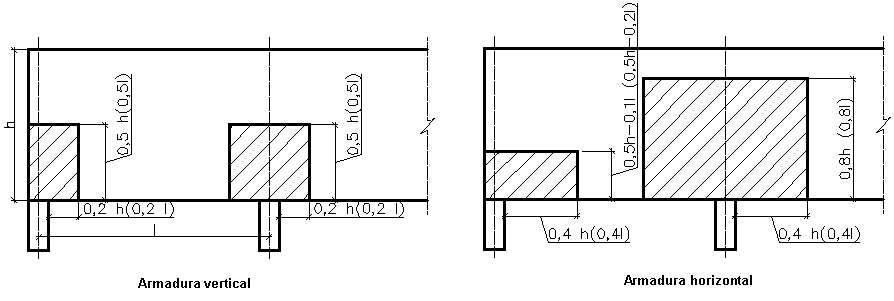

Viga parede suportada por colunas, com vários vãos, para h ≥ l/2
Os valores entre parênteses são fornecidos para h ≥ l.

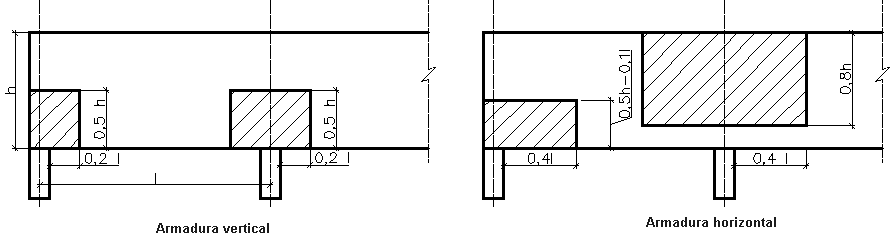

Viga parede suportada por colunas, com vários vãos, para h < l/2
No caso de vigas parede suportadas por pilastras, esses princípios são aplicados tal como para o apoio da coluna.
Viga parede com um apoio fixo (dimensões idênticas das zonas de armaduras horizontal e vertical)
O valor entre parênteses é para h ≥ ln, em que ln indica uma distância clara entre os apoios.
As dimensões de uma zona de armadura onde é aplicada uma força concentrada são determinadas tal como indicado a seguir.

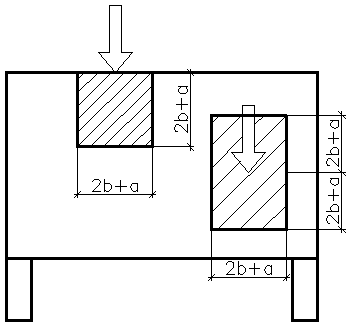

Designações no desenho:
a – Largura da distribuição de carga (definida junto com um valor de força).
b – Espessura de uma viga parede.
Simultaneamente, a dimensões de tal zona deve ser maior que 1 metro.
