Você pode especificar diferentes cores, espessuras de linha ou padrões para o início e o fim dos segmentos do modelo analítico de colunas, vigas ou contraventamentos.
- No Navegador de projeto, abra uma vista da planta analítica.
- Clique na guia Gerenciar
painel Configurações
(Estilos de objetos). - Clique na guia Objetos do modelo analítico na caixa de diálogo Estilos de objeto.
- Expanda a categoria de elemento analítico aplicável.
- Especifica a cor de linha, a espessura de linha e o padrão de linha para o segmento inicial e o segmento final do elemento analítico (colunas analíticas irão listar o segmento superior e o segmento base).
- Clique duas vezes em OK para aceitar e aplicar as especificações de cor.
- Clique na guia Gerenciarpainel Configurações
(Configurações estruturais). - Clique na guia Configurações do modelo analítico.
- Em Visibilidade do modelo analítico, selecione Diferenciar extremidades de elementos analíticos lineares.

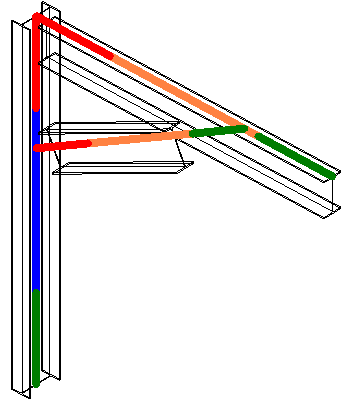

No exemplo a seguir, os Segmentos iniciais e superiores estão especificados em vermelho. Segmentos finais e segmentos base estão definidos em verde.
