Desenhar uma carga de área com ou sem um hospedeiro

Desenhe uma carga de área em pisos estruturais ou paredes estruturais.

1. Clique na guia Analisar painel Modelo analítico (Cargas).
2. Clique na guia Modificar| Inserir cargaspainel Cargas (Carga distribuída).
3. Na paleta Propriedades, selecione um valor para Caso de carga.
4. Para Orientar ao parâmetro, selecione Projeto ou Plano de trabalho.

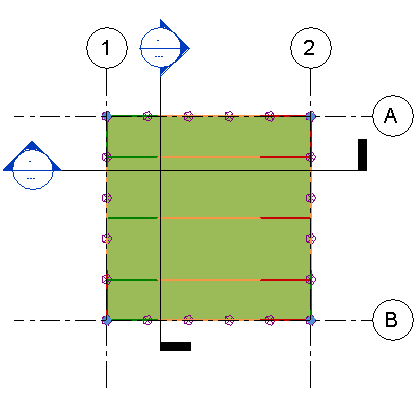

5. Faça o croqui das cargas distribuídas como apropriado em seu modelo. Por exemplo, selecione a ferramenta de croqui de retângulo e clique nos cantos de um piso.

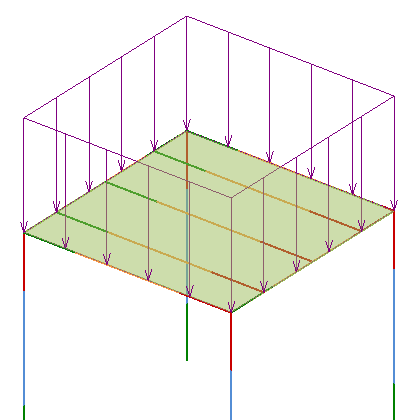

   Nota: Os símbolos de carga aparecem nas vistas analíticas 3D ou na elevação como linhas de seta, como a representação da carga distribuída mostrada.


Colocar uma carga de área hospedada

Apenas o modelo analítico está disponível para ser selecionado para a colocação de cargas hospedadas. A geometria física dos componentes não aceitará a carga.

1. Ao terminar de desenhar, clique na guia Criar limite de carga distribuída painel Carga distribuída (Concluir carga distribuída).
2. Clique na guia Analisar painel Modelo analítico (Cargas).
3. Clique na guia Modificar| Inserir cargaspainel Cargas (Carga distribuída hospedada).
4. Na paleta Propriedades, selecione um valor para Caso de carga.
5. Para Orientar ao parâmetro, selecione Projeto ou Sistema de coordenadas local hospedeiro.
6. Selecione um componente sobre o qual deseja inserir a instância da carga, como um piso estrutural. Aplica a carga de área sobre a extensão do elemento.
