Propriedades de tipo de montante secundário: Retangular

Para uma família de montantes secundários retangulares, você pode definir o ângulo, deslocamento, perfil, posição e mais.

Para alterar as propriedades de tipo, selecione um elemento e clique na guia Modificarpainel Propriedades (Propriedades de tipo). As alterações nas propriedades de tipo se aplicam à todas as instâncias no projeto.

Nome	Descrição
Restrições

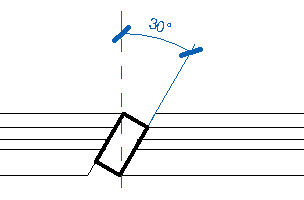

Ângulo	Rotaciona o montante em torno da linha de eixo. Insira um valor entre 90 e -90 graus. Esse valor funciona com o parâmetro Posição para determinar a colocação do montante.
Deslocamento	Ajusta a posição do montante em relação à parede cortina. O deslocamento é medido da linha de centro da família de perfis do montante. Por padrão, essa linha de centro está alinhada com a linha de centro da parede cortina.
Construção

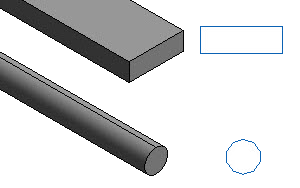

Perfil	A forma 2D da qual será feita a extrusão ao longo da linha de grade para formar o montante. Selecione uma família de perfis na lista. É possível usar um perfil da biblioteca ou criar e carregar um perfil personalizado.

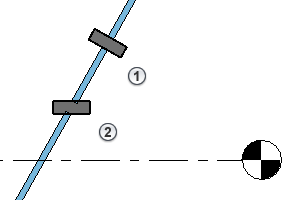

Posição	Altera a orientação do montante. Normal para a face (1) é a condição usual. Paralelo ao chão (2) é apropriado para painéis cortina inclinados, como em uma vidraça inclinada. Esse valor funciona com o parâmetro Ângulo para determinar a posição do montante.

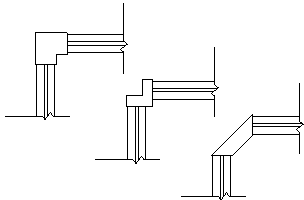

Montante secundário de canto	Indica se é um montante secundário de canto. Não é possível alterar esse parâmetro. Ele faz parte da definição da família de montante do sistema.
Espessura	A medida do montante desde a parte frontal da parede cortina até a parte posterior. Se você tem um perfil personalizado carregado, este valor é calculado a partir do perfil do montante secundário.
Materiais e acabamentos
Material	O material para o montante secundário.
Cotas

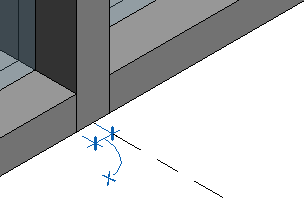

Largura no lado 2	A medição desde a linha de eixo até uma aresta do montante. Use esse valor para ajustar o montante à esquerda ou à direita da linha de eixo, se necessário. Se você tem um perfil personalizado carregado, este valor é calculado a partir do perfil do montante.

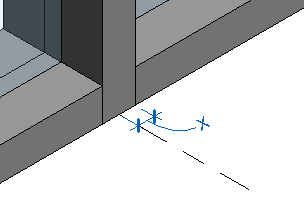

Largura no lado 1	A medição desde a linha de eixo até uma aresta do montante. Use esse valor para ajustar o montante à esquerda ou à direita da linha de eixo, se necessário. Se você tem um perfil personalizado carregado, este valor é calculado a partir do perfil do montante secundário.
Dados da identidade
Nota-chave	Adicione ou edite uma nota-chave de montante. Clique na caixa de valor para abrir a caixa de diálogo Notas-chave. Consulte Notas-chave.
Modelo	Definição do montante secundário.
Fabricante	Definição do fabricante do montante.
Comentários do tipo	Comentários do montante secundário.
URL	Define a URL aplicável.
Descrição	Descrição do montante.
Descrição da montagem	Descrição da montagem com base em uma seleção do código de montagem.
Código de montagem	Código de montagem Uniformat selecionado na lista hierárquica.
Marcação de tipo	Define a marca do tipo de montante.
Custo	O custo do montante secundário.
Número OmniClass	O número da Tabela 23 do Sistema de Classificação de Construção OmniClass que melhor categoriza o tipo de família.
Título OmniClass	O nome da Tabela 23 do Sistema de Classificação OmniClass que melhor categoriza o tipo de família.
