Formatação da tabela

Controle como os dados da tabela são apresentados no projeto.

O que é a formatação da tabela?

É possível controlar a aparência das vistas da tabela quando elas são colocadas em folhas. As ferramentas de formatação permitem alterar as células de cabeçalho e as linhas de dados de uma tabela. Mescle, adicione e altere a cor, a fonte e as bordas no cabeçalho. Também é possível ocultar colunas, listrar linhas e adicionar totais em linhas de dados.

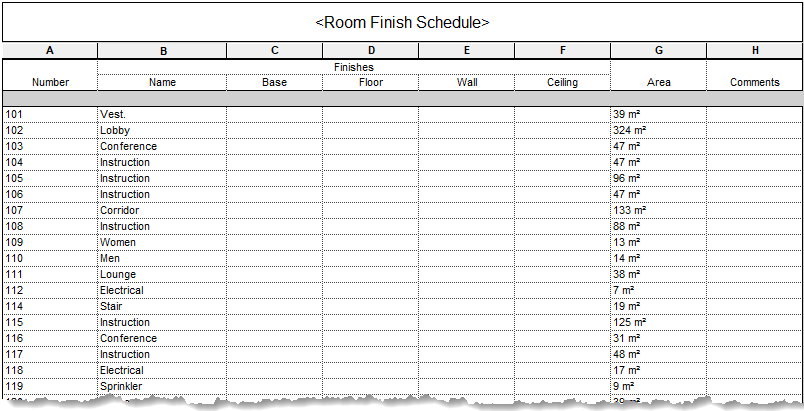

Vista de tabela padrão

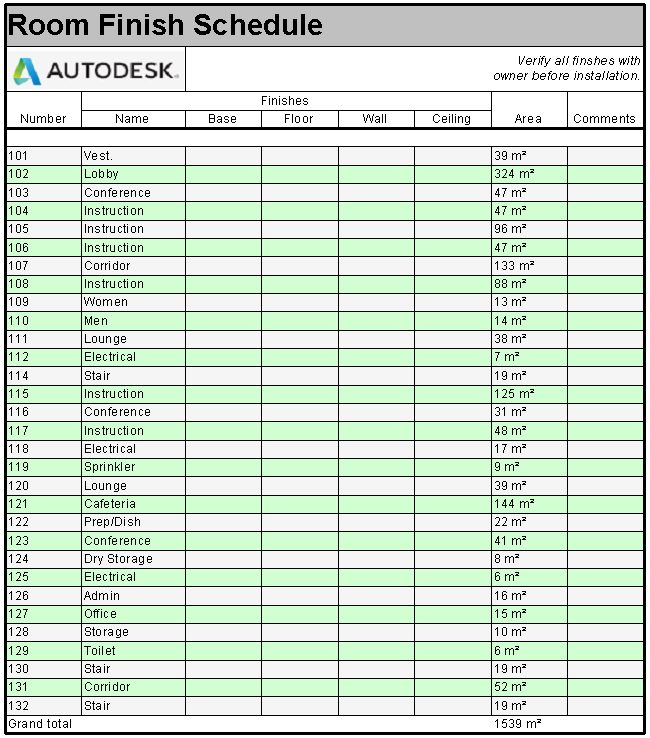

Vista da tabela formatada

Por que você deveria usá-lo?

Use as ferramentas de formatação para melhor comunicar as informações de tabela. Quando você tiver uma norma de escritório que deseja usar para vistas de tabela, a formatação da tabela permitirá personalizar a forma padrão de uma tabela que é apresentada no Revit. Configure tabelas e modifique a formatação do cabeçalho em arquivos de template. Quando você adiciona elementos ao modelo, a tabela é formatada e fica pronta para ser colocada nas folhas.

Onde posso encontrar as ferramentas?

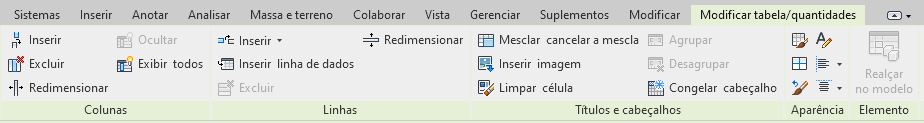

A maioria das ferramentas de formatação são encontradas na faixa de opções quando a vista de tabela é aberta.

É possível encontrar ferramentas de formatação adicionais para linhas de dados na tabela na caixa de diálogo Propriedades da tabela. Na caixa de diálogo Propriedades da tabela, você encontrará guias para:

Filtrar o conteúdo de uma tabela na guia Filtro.
Classificar e agrupar os dados em uma tabela na guia Classificar/Agrupar.
Formatar cabeçalhos e dados condicionais na guia Formatação. (A maioria das funções dessa guia são duplicadas nas ferramentas da faixa de opções).
Definir a aparência padrão das linhas de grade e o texto na guia Aparência.

Em geral, as ferramentas de formato para a área de cabeçalho da tabela são encontradas na faixa de opções e as ferramentas de formatação para linhas de dados são encontradas na caixa de diálogo Propriedades da tabela. A formatação aplicada na vista da tabela pode não estar visível na vista da tabela. A tabela deve ser colocada em uma folha para exibir toda a formatação. Considere trabalhar com a vista da tabela e a vista da folha lado a lado para que seja possível ver como as alterações de formatação aparecem na folha. Consulte Vistas lado a lado.

Exemplo

Como exemplo, exploraremos a formatação de uma tabela de acabamento de ambiente na amostra rac_advanced_sample_project.rvt que está instalada com o Revit. Os dados da tabela serão formatados para exibir as informações necessárias e o formato do cabeçalho será ajustado para coincidir com uma norma de escritório.

Formatar linhas de dados

Filtrar dados da tabela

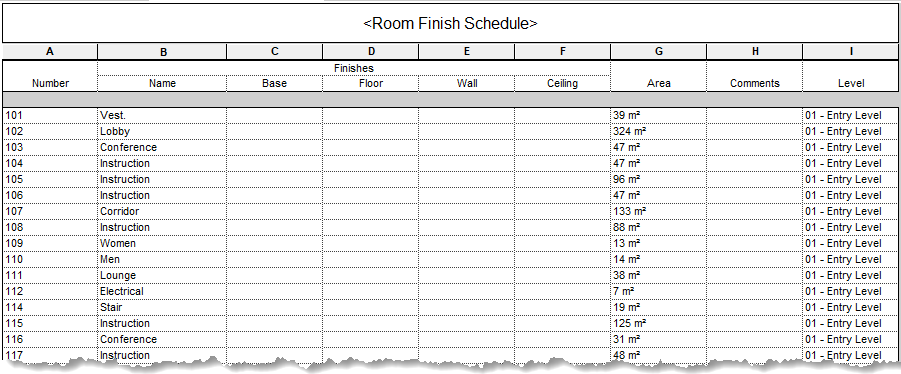

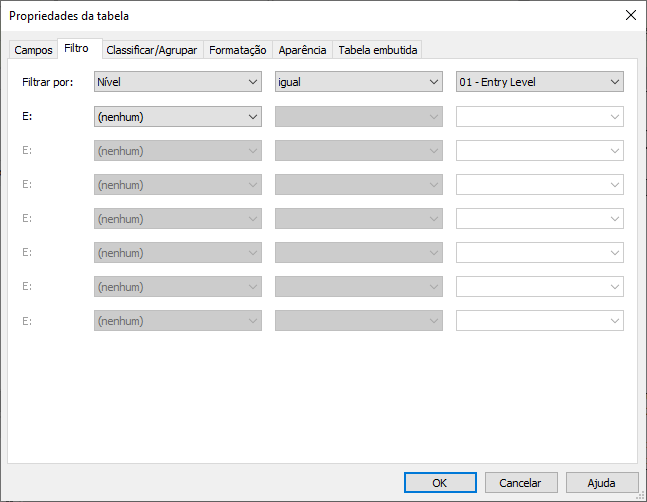

Primeiro, filtre os dados mostrados. O parâmetro Nível foi incluído na tabela para que possa ser especificado como um campo para filtrar a tabela. Na caixa de diálogo Propriedades da tabela, um filtro é criado para incluir somente os ambientes no primeiro nível.

Para obter mais informações, consulte Filtrar dados em uma tabela

O parâmetro Nível precisa ser incluído na tabela para que o filtro funcione, mas não precisa ser exibido. Clique em Ocultar na faixa de opções para ocultar a coluna Nível.

Calcular área total

Defina os totais para calcular na tabela na caixa de diálogo Propriedades da tabela. Primeiro, defina um parâmetro para calcular. Na guia Formatação, selecione o campo Área e use o menu suspenso em Formato do campo para calcular os totais. Em seguida, na guia Classificar/Agrupar, selecione Totais gerais e use o menu suspenso para controlar como os totais gerais são exibidos na tabela. Neste exemplo, o campo Área está definido para exibir o total geral da área de piso. O título do total geral é alterado para: “Área total do piso”.

Vídeo: Calcular totais em uma tabela

Ajustar gráficos

Listrar as linhas facilita a leitura da tabela. Na guia Aparência da caixa de diálogo Propriedades da tabela, selecione listrar linhas e defina as cores desejadas. Para obter informações adicionais, consulte: Exibir linhas de contraste em uma tabela. Na mesma guia da caixa de diálogo, defina um estilo de linha mais largo para a aresta externa da tabela.

Outras configurações na guia Aparência permitem controlar os estilos de texto padrão usados para os títulos, os cabeçalhos e o corpo da tabela. Os padrões de texto para o título e os cabeçalhos são substituídos pelas ferramentas de formatação de tabela.

Nota: As alterações feitas nas linhas de eixo e nos estilos de texto da tabela não são visíveis na vista da tabela. As alterações são visíveis quando a tabela é colocada em uma folha.

Formatar o cabeçalho da tabela

Adicionar e ajustar células no cabeçalho

Selecione a célula de título e, em seguida, clique em Inserir Abaixo da selecionada para adicionar uma linha abaixo do título. Agora, selecione as duas primeiras células da nova linha e clique em Mesclar e desfazer a mesclagem das células. Faça o mesmo para mesclar as células restantes à direita.

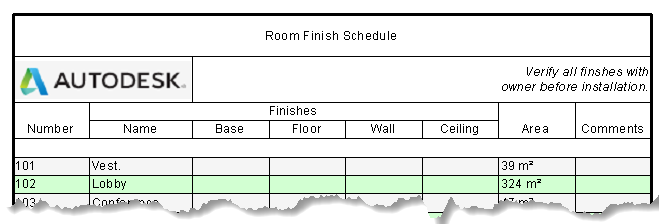

Agora, adicione um logotipo e notas gerais para a tabela nas células adicionadas. Selecione as células mescladas abaixo do título da tabela. Clique em Inserir imagem para adicionar um logotipo à célula. Selecione as células mescladas no lado direito e adicione texto para as notas gerais da tabela. Neste exemplo, a Fonte do estilo de texto padrão é substituída para que seja itálico e alinhada à direita.

Ajustar os gráficos de cabeçalho

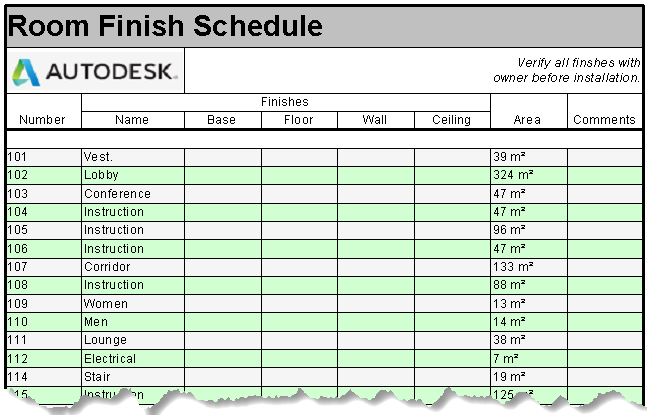

Selecione a célula de título. Na faixa de opções, clique em Sombreamento e defina uma cor para a célula. Clique em Fonte para substituir a fonte padrão usada para o título. Aqui, o tamanho é aumentado e definido como negrito. Em seguida, o alinhamento é definido como À esquerda.

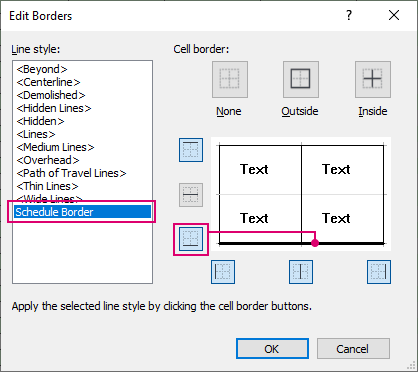

Como etapa final, uma borda pesada é adicionada para separar o cabeçalho da tabela dos dados da tabela. Clique e arraste para selecionar as células na vista da tabela. Clicar em Bordas na faixa de opções. Na caixa de diálogo Editar bordas, selecione o estilo de linha e clique no botão de localização onde o estilo de linha é aplicado. Neste exemplo, somente a borda inferior é atribuída ao estilo de linha mais larga.

Conclusão

Na próxima vez que você estiver trabalhando em uma tabela, use as ferramentas para formatar os dados e os cabeçalhos da tabela. Formatar uma tabela padrão a tornará mais legível, facilitando a comunicação de informações com sua equipe. Uma vez localizado um formato que funciona para suas tabelas, inclua as tabelas pré-formatadas nos arquivos de template para poupar tempo no próximo projeto.
