Вопросы и ответы. Есть ли быстрый способ проверки наличия объекта, который имеется в чертеже, но не отображается?

Введите в командной строке "DISPLAYDXFNAME"; на все объекты в чертеже установится соответствующая метка. Метки устанавливаются даже для тех объектов, которые не отображаются. Например, если создан набор ЭП, в который не включено экранное представление для дверей, а затем такой набор назначается конфигурации ЭП, используемой в текущем видовом экране, то в видом экране двери отображаться не будут. Объект может присутствовать в чертеже, но не отображаться в том случае, если объект был отфильтрован по своей классификации в текущем наборе ЭП.

Команда DISPLAYDXFNAME поможет определить, действительно ли объекты отсутствуют в чертеже, или они просто не отображаются.

1. Введите в командной строке displaydxfname.
2. Введите y (да).
3. Перейдите на вкладку "Вид"панель "Внешний вид"раскрывающийся список "Регенерировать"Регенерация чертежа и видовых экранов.
   Прим.: Или же введите rea в командной строке.

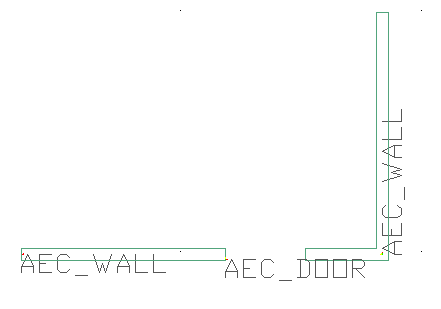

   Отображение имен объектов, включая объекты, не отображаемые в видовом экране

4. Чтобы отключить отображение имен объектов, следует ввести в командную строку displaydxfname.
5. Введите n (нет).
