Визуальная проверка — это утилита, позволяющая управлять целостностью проектных данных путем определения на чертеже объектов, не являющихся AD-объектами, например объектами AutoCAD
и расчлененными AD-объектами.
При выполнении визуальной проверки все AD-объекты чертежа временно удаляются из представления, при этом остаются только объекты, не являющиеся AD-объектами. Можно подробно исследовать оставшиеся объекты, чтобы заключить, следует ли их заменить на AD-объекты.
Для увеличения четкости визуальной проверки из представления также удаляется однострочный и многострочный текст, выноски и объекты размеров. Текст атрибутов остается на чертеже. По завершении визуальной проверки все объекты снова отображаются.

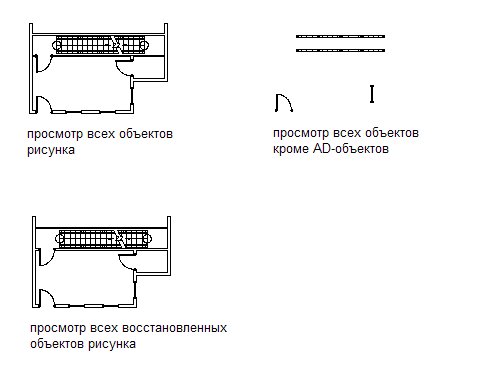

На приведенном ниже примере перила, дверь и заключенный в каркас проем являются расчлененными AD-объектами.
Выполнение визуальной проверки на чертеже, содержащем объекты, являющиеся и не являющиеся AD-объектами.
