Разрезы и фасады

2D разрезы и фасады определяют 2D экранное представление прямоугольных видов 3D модели здания. Они не содержат геометрических объектов и ими не являются - они в большей степени являются "отчетом" о модели.

Стили 2D разрезов/фасадов

С помощью назначения стиля 2D разреза/фасада автоматически назначаются параметры отображения рабочих линий объекта на разрезе/фасаде.

Внимание: Прежде чем браться за создание пользовательских стилей 2D разрезов/фасадов, важно иметь стандартизированную систему экранного представления. Правила разработки стиля разреза/фасада полностью зависят от цветов, назначенных объектам в экранном представлении, используемом объектом разреза/фасада. По умолчанию, таким экранным представлением объекта обычно является "Модель" или "Фасад". Чтобы определить, какое именно экранное представление используется на разрезах/фасадах для каждого типа объекта, можно открыть Диспетчер экранных представлений и просмотреть "Экранные представления" для набора экранных представлений "Разрез_Фасад" или любого иного набора экранных представлений, заданного в свойствах разрезов/фасадов.

Соглашения по именованию стилей 2D разрезов/фасадов:

<Назначение или характер применения 2D разреза> - <Необязательное указание масштаба>

Примеры имен стилей 2D разрезов/фасадов:

Описание стиля 2D разрезов/фасадов	Пример имени
Стиль разрезов/фасадов, который будет использоваться для вывода на печать фасадов и разрезов с масштабом 1/4"=1’-0".	Разрез-фасад здания - 48
Стиль разреза/фасада, предназначенный для фона изображения выносного элемента.	Фон выносного элемента

Наилучшие практические приемы при работе со стилями 2D разрезов/фасадов

• Если пользовательские компоненты и правила проектирования определяются в стиле разрезов/фасадов, в него всегда следует включить описание. Описание правил проектирования должно объяснять, к каким действиям приводит каждое правило в графических свойствах стиля. Например, имеется экранный компонент, названный "Линии открывания". Описание компонента может быть простым: "Линии открывания дверей и окон". У правила проектирования, сопровождающего компонент, может быть следующее описание: "Показ направления открывания дверей и окон штриховой линией с весом тонкой линии".
• У стиля разрезов/фасадов, предназначенного для использования в качестве фона выносных элементов, все экранные компоненты должны размещаться слое, который не выводится на печать.
• Стили разрезов/фасадов нельзя преобразовывать в инструмент палитры. Вместо этого на них ссылаются в свойствах инструментов выносок. Можно указать библиотечный файл, содержащий стиль разрезов/фасадов, и определенный стиль разрезов/фасадов, который должен использоваться вместе с выноской.

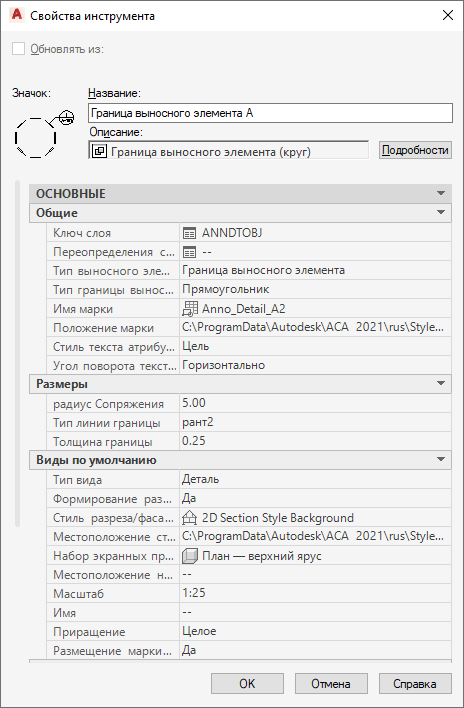

  Свойства инструмента выноски с указанием стиля 2D разрезов/фасадов, который будет использоваться, библиотеки стилей, из которой нужно импортировать стиль, масштаба по умолчанию и используемого набора экранных представлений.
