Геометрия несущего элемента создается формой, содержащейся в стиле несущий элемента, выдавленного вдоль оси элемента. Геометрия каждой формы подразумевает наличие различных уровней детализированности, благодаря чему несущий элемент, определяемый данной формой, может быть представлен в различных видах. Если посмотреть на экранное представление несущего элемента, то можно видеть, что может быть более одного его представления. Каждое представление отображает форму на разных уровнях детализированности.
Например, можно использовать такие представления несущего элемента в плане, как "План", "План с подробностями", и "План без подробностей".

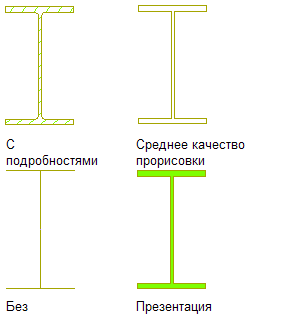

Разные уровни детализированности экранного представления несущего элемента: "План с подробностями", "План без подробностей", "План"

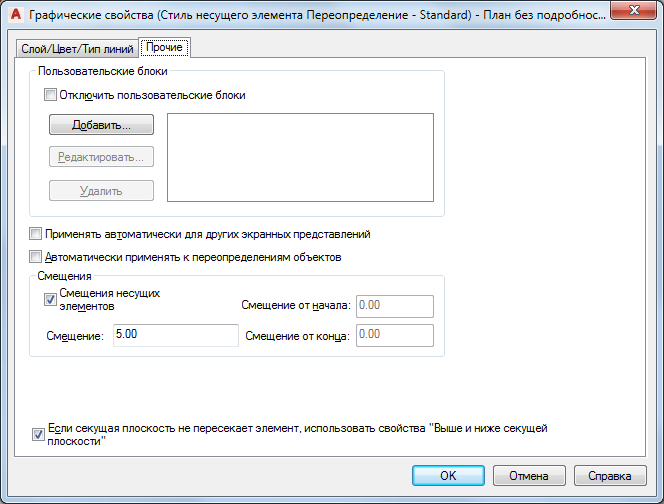

В экранном представлении "План без подробностей" элемент отображается простыми линиями и дугами. Экранное представление можно использовать для построения схематического вида сверху, когда требуется изобразить колонну в виде одной линии. Экранное представление "План без подробностей" включает в себя два компонента: "Балка - усл. изоб." и "Раскос - усл. изоб." Чтобы изображения балок и раскосов были представлены на экране различным образом, можно изменить такие графические свойства этих компонент, как слой, цвет и тип линии. Чтобы отобразить элементы так, как это обычно бывает нужно на схематических видах сверху, можно добавить отступы между элементами, пользуясь для этого диалоговым окном переопределения стиля данного экранного представления на вкладке "Прочие". Помните, что флажок "Использовать смещения элементов" применяется только к смещениям начала и конца. Значение смещения под флажком применяется только к несущим раскосам и позволяет смещать их по горизонтали, так чтобы они были видны даже в тех случаях, когда они расположены прямо под балкой.
На экранных представлениях "План" и "План с подробностями" предыдущая колонна отображается с использованием замкнутых полилиний. В обоих представлениях отображается геометрия колонны, однако представление "План с подробностями" более детальное, вплоть до отображения сопряжений. Представление "План" используется для повышения производительности в ходе моделирования, а представление "План с подробностями" - для более тщательной прорисовки.
В приведенных ниже таблицах перечислены экранные представления несущих элементов и их применение.
| Экранное представление ... | используется, чтобы… |
|---|---|
| "Вид спереди " | показать вид спереди несущего элемента с упрощенной геометрией; используется для повышения производительности труда в ходе моделирования. |
| "Вид спереди с подробностями" | показать детальный вид спереди несущего элемента. |
| "Логический вид" | показать оси выдавливания несущего элемента и соединения между элементами. Соединения между элементами устанавливаются автоматически, когда они соприкасаются конечными точками, или конечная точка одного элемента соприкасается с точкой на оси выдавливания другого. |
| "Модель" | показать несущий элемент в трехмерном виде с упрощенной геометрией - для повышения производительности труда в ходе моделирования. |
| "Модель с подробностями" | показать трехмерный несущий элемент со всеми подробностями и в крупном масштабе. |
| "План" | дать двумерное изображение несущего элемента менее детализировано, чем в представлении "План с подробностями" - для повышения производительности труда. Здесь элементы отображаются как замкнутые полилинии, а не как линии и дуги, как в представлении "План без подробностей". |
| "План с подробностями" | дать двумерное изображение несущего элемента во всех деталях. |
| "План без подробностей" | показать двумерный несущий элемент простыми линиями и дугами для схематического вида сверху. Включает такие компоненты, как "Балка - усл. изоб." и "Раскос - усл. изоб.", чтобы различать балки и раскосы в виде сверху. |
| "Представление в плане" | показать двумерный несущий элемент со сплошной заливкой (poche), предназначенный для чертежей, представляющих вид "В плане". |
| "Избирательное представление в плане" | показать двумерный несущий элемент в выделенной части избирательного отображения пола, причем компоненты и штриховка элемента делаются гораздо светлее, чем у ряда других объектов. |
| "Отраженное представление" | показать двумерный несущий элемент на зеркальном отображении потолка |
| "Избирательное отраженное представление" | показать двумерный несущий элемент в выделенной части избирательного зеркального отображения потолка, причем компоненты и штриховка элемента делаются гораздо светлее, чем у ряда других объектов. |
