Архитектурный проект – это создание здания от начальных эскизов до реализации конструкции здания. Проект в AutoCAD Architecture 2022 toolset представляет собой набор связанных файлов чертежей, содержащих все компоненты, необходимые для проекта здания: геометрию модели здания, виды разрезов и фасадов, аннотации и листы для печати.
Модели зданий в AutoCAD Architecture 2022 Toolset
Преимущества работы в среде проекта
Работа над проектом здания в AutoCAD Architecture 2022 toolset обладает следующими преимуществами.
- Размещение чертежа и вспомогательных файлов в одном легко доступном месте — Диспетчере структуры проекта
- Хранение проектной информации, такой как имя и номер проекта, а также сведений о строительной площадке, коммунальных объектах и финансовых данных в одном месте — Диспетчере проектов
- Обновленные номера листов для отражения изменений, внесённых в подшивку
- Уведомления об изменениях, внесённых в чертежи проекта
- Управление инструментами проекта, стилями стандартов проекта и настройками отображения
- Распределение проектов по сети с многопользовательским доступом
Компоненты проекта
Проект состоит из файлов чертежей, которые представляют различные компоненты в конструкции и документации модели здания. Предусмотрены чертежи для отдельных частей здания, например отдельного яруса здания или компонентов несущих конструкций яруса. На эти чертежи существуют ссылки в более сложных чертежах, например ссылки на все чертежи отдельных ярусов в одном чертеже, отображающем общий вид модели здания. Из этих чертежей видов можно создать другие чертежи для разрезов, фасадов и аннотируемых печатных листов для проекта.
Все чертежи в проекте отображаются и организованы в Диспетчере структуры проекта

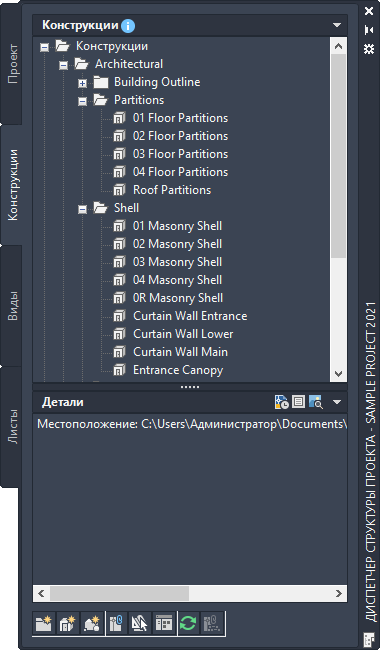

Диспетчер структуры проекта в AutoCAD Architecture 2022 Toolset
В зависимости от их функций внутри проекта, чертежи классифицируются в соответствии с различными категориями чертежа:
Конструкции
Конструкции содержат геометрическое представление здания. Эти файлы чертежей содержат одну уникальную конструктивную часть здания. Каждый этаж дожен быть представлен по крайней мере одной конструкцией. Если здание большое и сложное, каждый этаж может быть создан из нескольких конструкций - например, одна конструкция для размещения стен, одна - для кабинок и мебели и одна - для несущих элементов.
Конструкция первого этажа
Виды
Виды - это чертежи, собранные из ряда конструкций, которые представляют один определенный вид здания. Например, можно создать чертеж вида для единственного этажа, содержащий конструкции для стен, мебели и несущих элементов. Другой чертеж вида может содержать всю модель здания со всеми этажами в трехмерном представлении. Предусмотрены также специализированые чертежи вида для деталей, разрезов и фасадов.

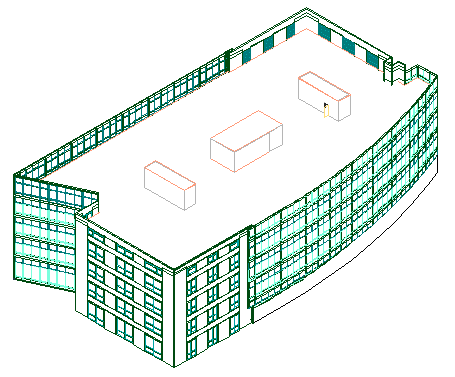

3D вид здания в целом
Виды содержат также добавленные аннотацию, размеры, блоки заголовка и другую необходимую документацию.
Марки двери и комнаты на чертеже вида
Листы
Листы используются для печати и публикации документов контракта по данному проекту. Чертежи листов содержат внешние ссылки на чертежи видов. Можно напечатать и опубликовать листы из проекта.
Печатаемый лист с видом плана здания
Элементы
Элементы представляют собой чертежи поддержки для организации ссылок на конструкции. Они содержат повторяющиеся элементы в здании, например оформление ванных комнат, которые используются на каждом этаже. Чтобы сохранить работу, на элементы ванной можно ссылаться в каждой кострукции ярусов.
Повторяющийся элемент "кабина туалетная"
Ярусы проекта
Ярусы представляют этажи здания. При создании проекта необходимо определить, сколько ярусов должно содержать здание и какую высоту они должны иметь. Файлы чертежей, содержащие фактическую геометрию модели - Конструкции – располагаются в проекте и назначаются на ярусы в проекте.
3 различных типа ярусов в модели здания
