Указание кромок блока витражей, для которых используется назначение для каркаса

Данная процедура предназначена для того, чтобы указать кромки, где используется назначение для каркаса. При создании назначения для каркаса необходимо указывать кромки каркаса, где используется это назначение.

Границы каркаса без назначения не отображаются.

1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей .
2. Разверните "Архитектурные объекты" и "Стили блока витражей".
3. Выберите стиль блока витражей.
4. Раскройте вкладку "Правила проектирования".
5. Выберите сетку в левой панели окна.
6. Выберите назначение для каркаса.

   Единственный способ указать границы каркаса - это задать местоположение.

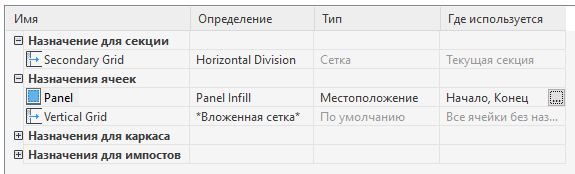

7. Нажмите на столбце "Где используется" и нажмите кнопку [...] в правом конце ряда.


   Указание местоположения каркаса

8. Выберите кромки, в которых хотите использовать данное назначение ("Слева", "Справа", "Вверху" или "Внизу"), и нажмите "OK".

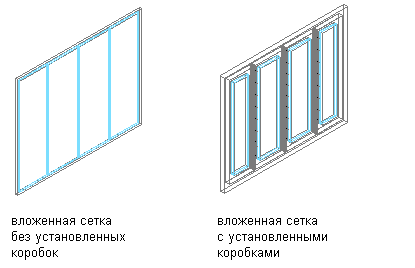

   Назначение каркасов вложенным сеткам

   Не следует назначать несколько определений одной и той же кромке каркаса, поскольку при этом используется только последнее из назначенных кромке определений.

9. Нажмите "ОК".
