Назначение секции сетке оконной и дверной сборки

Секции определяют ориентацию сетки (горизонтальное или вертикальное направление ячеек сетки и импостов) и тип секции (количество и размер ячеек).

После задания секции ее можно назначить первичной сетке или вложенным сеткам. Вложенные сетки создаются с помощью выбора в качестве назначения для ячеек опции "Вложенная сетка".

1. Выберите вкладку "Управление" панели "Стиль и отображение" Диспетчер стилей .
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели диалогового окна выберите сетку, которой требуется назначить правила.

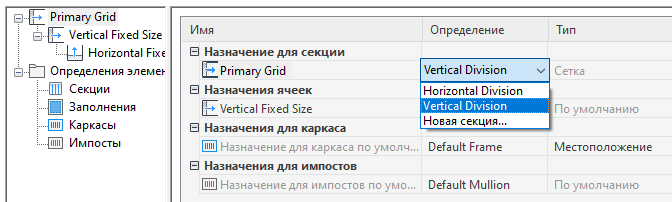

   Имя выбранной сетки отображается в таблице в "Назначении для секции".

6. Нажмите левую кнопку мыши на столбце "Элемент" для данной сетки и выберите в списке определение деления.
7. Нажмите "ОК".
