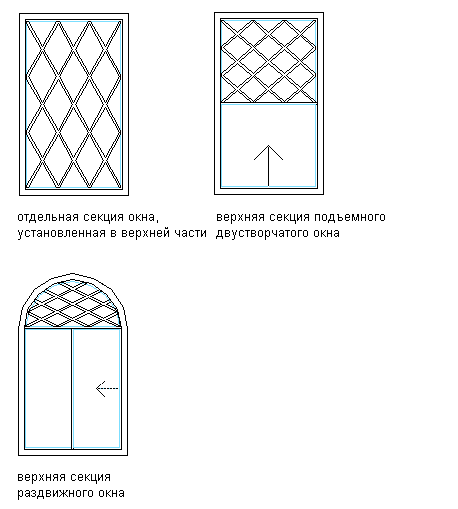

Добавление к стилю окон ромбовидных горбыльков

Эта процедура используется для добавления к стилю окон горбыльков "Ромбы".

Горбыльки добавляются путем редактирования графических свойств стиля окон для такого экранного представления, как "Модель" или "Фасад", в котором требуется отобразить горбыльки. Можно добавить горбыльки для индивидуального отображения представлений. Также можно добавить горбыльки к одному экранному представлению и автоматически применить горбыльки ко всем экранным представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в экранных свойствах. Каждый блок горбыльков становится экранным компонентом стиля окон.

Можно использовать ромбовидный образец для всех форм и типов окон, кроме "Проходного".

Задание горбыльков с ромбовидным узором

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните узлы "Архитектура" и "Стили окон".
3. Выберите стиль, который требуется отредактировать.
4. Перейдите на вкладку "Графические свойства".
5. Выберите экранное представление, в которое нужно внести изменения, и нажмите "Переопределение стиля".
6. При необходимости нажмите .
7. Выберите вкладку "Горбыльки".
8. Нажмите "Добавить".
9. Введите имя блока горбыльков.
10. Если в стиле окна содержится переплет с разным узором, укажите, нужно ли применить горбыльки к верхним, всем или же к одному компоненту переплета в окне.

    Если требуется связать горбыльки...	то...
    только с верхней частью переплета,	в разделе "Оконное стекло" укажите "Сверху". Опция "Сверху" воздействует также на переплет с одинаковым узором.
    со всем переплетом,	в разделе "Оконное стекло" выберите "Прочие", а затем укажите "Все".
    с отдельным компонентом переплета,	в разделе "Оконное стекло" выберите "Прочие". Выберите "Один" и задайте порядковый номер для переплета окна. Нумерация в переплете производится против часовой стрелки, начиная с нижнего левого угла.



    Задание ромбовидных горбыльков для верхней части переплета

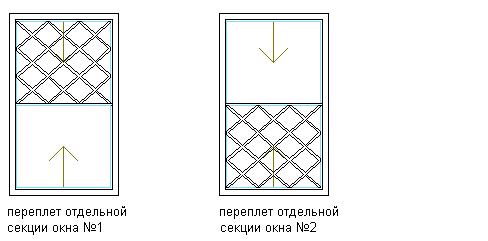

    Задание ромбовидных горбыльков для отдельного компонента переплета

11. Введите значение ширины всех горбыльков.
12. Введите значение глубины всех горбыльков.
13. Отредактируйте пересечения горбыльков.

    Если требуется...	то...
    преобразовать пересечения горбыльков в углы,	в поле "Горбыльки" укажите "Удалить соединения".
    преобразовать все горбыльки в единый корпусной элемент без соединений,	в опции "Горбыльки" укажите "Преобразовать в корпусной элемент".

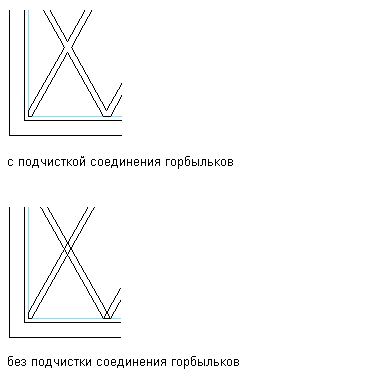

    Назначение удаления соединений ромбовидных горбыльков

14. В разделе "Стекла" для параметра "Образец" укажите "Ромбы".

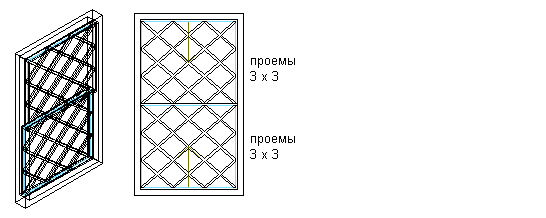

15. Введите значение в поле "Стекла по высоте", чтобы задать количество рядов стекол в вертикальном направлении.
16. Введите значение в поле "Стекла по ширине", чтобы задать количество рядов стекол в горизонтальном направлении.
17. Нажмите "ОК".
18. Добавьте дополнительные горбыльки.

    Если требуется добавить горбыльки к …	то...
    другому переплету окна в стиле окон,	повторите описанную процедуру, начиная с пункта 8.
    другому экранному представлению,	нажмите "ОК" и повторите эту процедуру с пункта 5.
    всем экранным представлениям выбранного стиля окон,	выберите опцию "Применять автоматически для других экранных представлений и переопределений объектов".

19. Три раза нажмите "ОК".

После добавления блока горбыльков к стилю окон можно назначить материал, например дерево, и определить для горбыльков такие графические свойства, как цвет и тип линий.
