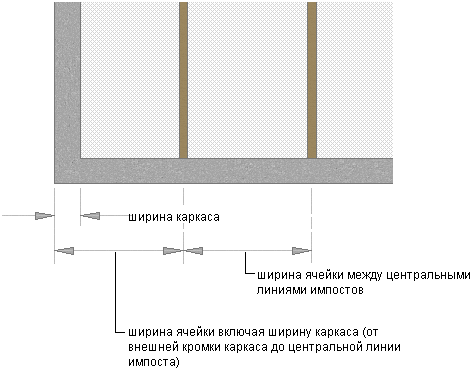

По умолчанию ячейки сетки измеряются от начальной и конечной точки базовой линии оконной/дверной сборки (горизонтальное деление) или по базовой высоте (вертикальное деление). Ширина каркаса не включается в расчет размера ячейки. Например при рисовании дверной/оконной сборки с 14-футовой базовой линией и 1-футовой коробкой слева и справа и при задании фиксированного количества вертикальных ячеек, размеры этих ячеек будут выглядеть различными. Первая и последняя ячейки будут меньше, так как они включают в себя каркас.

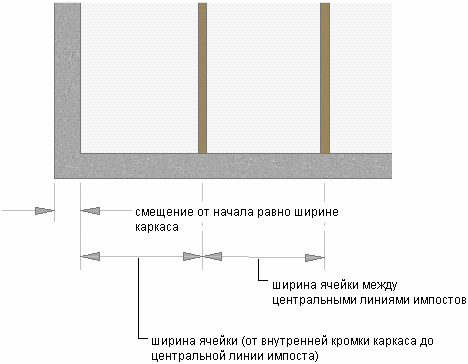

Чтобы сделать размер ячеек одинаковым, следует сместить начало и конец сетки на ширину коробки.
- Щелкните
.
- Разверните "Архитектура" "Стили оконных/дверных сборок". Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть .
- Выберите дверную/оконную сборку.
- Перейдите на вкладку "Правила проектирования".
- В левой панели окна в опции "Определениях элементов" выберите "Секции".
- Выберите определение секций или нажмите
, чтобы создать новое определение. - Задайте для сетки смещение.
Если требуется задать расстояние между... то... начальной точкой базовой линии оконной/дверной сборки и начальной гранью первой ячейки горизонтальной сетки, введите значение в поле "Смещение в начале". конечной точкой базовой линии оконной/дверной сборки и конечной гранью последней ячейки горизонтальной сетки, введите значение в поле "Смещение в конце". базовой линией оконной/дверной сборки и нижней гранью ячейки вертикальной сетки, введите значение в поле "Смещение нижней грани". базовой высотой оконной/дверной сборки и верхней гранью ячейки вертикальной сетки, введите значение в поле "Смещение верхней грани". - Нажмите "ОК".
