Т-ВИД (команда)

Автоматическое создание ортогональных видов, слоев и видовых экранов листа для 3D тел.

найти

Эта команда автоматизирует процесс создания видов, слоев и видовых экранов листа для 3D моделей. Для оптимизации рабочего процесса рекомендуется создавать файлы шаблона чертежа (DWT), адаптированные для 3D.

Вызов команды Т-ВИД производится на вкладке "Лист". Если же активна вкладка "Модель", происходит переключение на последний использованный лист.

Команда Т-ВИД располагает объекты видового экрана на слое ВЭКРАН (если этот слой не существует, команда предварительно создает его). Сведения о конкретном виде, сохраняемые с каждым созданным видовым экраном, используются командой Т-РИСОВАНИЕ при формировании законченного вида чертежа.

Команда Т-ВИД создает слои, которые используются командой Т-РИСОВАНИЕ для размещения видимых и скрытых линий для каждого вида (имя вида-VIS, имя вида-HID, имя вида-HAT) и слой для размещения размеров, видимых на отдельных видовых экранах (имя вида-DIM).

Осторожно: Информация, которая хранится на этих слоях, удаляется и обновляется в ходе выполнения команды Т-РИСОВАНИЕ. На таких слоях не следует размещать постоянные данные чертежа.

Прим.: Команда Т-ВИД определяется в приложении acsolids.arx и предназначена только для интерактивного использования.

Отображаются следующие запросы.

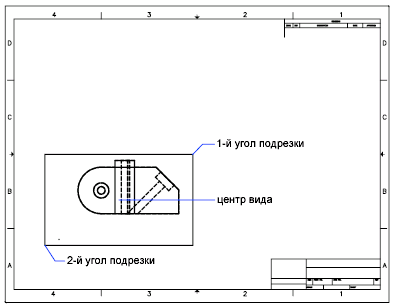

ПСК

Создает вид относительно пользовательской системы координат. Если в чертеже еще нет видовых экранов, использование этого параметра является хорошим способом создания исходного видового экрана, из которого затем можно создать остальные виды. Для всех остальных параметров команды Т-ВИД требуется существование видового экрана.

Для задания плоскости вида используется либо текущая ПСК, либо предварительно сохраненная ПСК. Проекция на видовом экране создается параллельно плоскости XY ПСК с осью X, направленной вправо, и осью Y, направленной вверх.

Имя

Использует для создания вида профиля плоскость XY именованной ПСК.

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа.

Вид создается в соответствии с текущими границами пространства модели.

МСК

Использует для создания вида профиля плоскость XY МСК.

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа.

Вид создается в соответствии с текущими границами пространства модели.

?—Список именованных ПСК

Перечисляет имена существующих пользовательских систем координат. Для фильтрации списка можно использовать подстановочные знаки.

Текущая

Использует для создания вида профиля плоскость XY текущей ПСК.

Нужно ввести имя требуемой ПСК и масштаб вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа.

Вид создается в соответствии с текущими границами пространства модели.

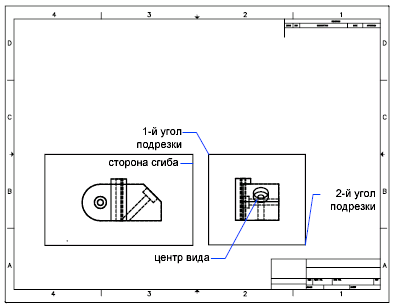

Орто

Создает вид, ортогональный имеющемуся (вид сбоку или сверху).

Сначала следует запрос о стороне видового экрана, которая будет базовой для размещения нового вида; резиновая линия, перпендикулярная видовому экрану, помогает установить центр нового вида.

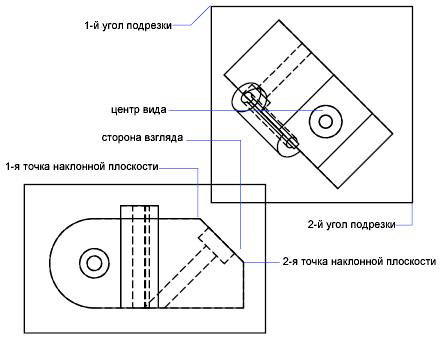

Дополнительный

Создает дополнительный вид на базе имеющегося. Этот вид является проекцией на плоскость, ортогональную одному из основных видов и наклонную относительно смежного вида.

Сначала следует запрос о положении двух точек, определяющих наклонную плоскость для дополнительной проекции. Обе точки должны находиться на одном и том же видовом экране.

Резиновая линия, перпендикулярная наклонной плоскости, помогает установить центр нового вида.

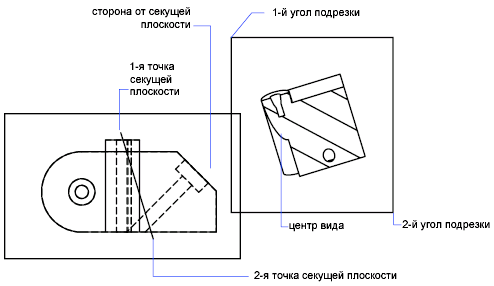

Сечение

Создает разрез тел и наносит на него штриховку. При использовании команды Т-РИСОВАНИЕ на сечении, созданном при помощи этой опции, образуется временная копия тел и по заданной секущей плоскости выполняется команда РАЗРЕЗ. Далее команда Т-РИСОВАНИЕ создает профиль видимой половины тел и удаляет исходную копию. На конечном этапе выполнения команды Т-РИСОВАНИЕ производится разрез тел. Тела, не пересеченные секущей плоскостью, генерируются в виде обычных контуров. Так как обычно скрытые линии разреза не рисуются, команда Т-ВИД замораживает слой имя вида-HID.

На начальном видовом экране нужно указать две точки, определяющие секущую плоскость.

Следующая точка определяет сторону секущей плоскости, которая будет использоваться для проецирования нового вида.

Далее вводится масштаб нового вида. Ввод масштаба аналогичен заданию коэффициента увеличения изображения на видовом экране относительно пространства листа. По умолчанию действует значение 1:1, соответствующее коэффициенту 1.0XЛ.

В командной строке появляется запрос о центральной точке. Если принят масштаб по умолчанию (нажатием клавиши Enter), центр нового вида определяется с помощью "резиновой" линии, перпендикулярной секущей плоскости. В противном случае вид может быть помещен в любое место.
