Добавление 3D-высоты двумерным объектам

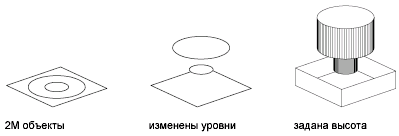

Свойство толщины (или трехмерной высоты) позволяет придать объектам пространственный внешний вид.

3D-высотой объекта называется расстояние, на которое объект удлинен выше или ниже своего расположения в 3D. Положительная высота означает удлинение вверх в положительном направлении по оси Z. Отрицательная высота означает удлинение вниз в отрицательном направлении по оси Z.

Ориентация ПСК, действовавшая во время создания объекта, определяет направление Z. Объекты, обладающие ненулевой высотой, можно раскрашивать. Они могут также скрывать другие объекты, расположенные позади них.

Заданием высоты можно изменять внешний вид таких объектов, как:

• двумерные тела
• дуги
• Oкружности
• Oтрезки
• полилинии (включая сглаженные сплайнами полилинии, прямоугольники, многоугольники, контуры и кольца)
• Текст (только однострочный текстовый объект, созданный с использованием шрифта SHX)
• Точки

Прим.: Прямоугольники и однострочный текст не используют значение 3D-высоты по умолчанию. Можно изменить их высоту с помощью палитры свойств.

Один объект не может иметь несколько значений высоты одновременно.

Изменение параметра 3D-высоты по умолчанию не влияет на отображение объектов других типов.

Имеется возможность установить значение толщины для вновь создаваемых объектов с помощью системной переменной THICKNESS. Свойство толщины уже существующих объектов изменяется на палитре свойств.

Для наглядного просмотра влияния значений толщины на объект может потребоваться изменить положение точки обзора на 3D виде.

Прим.: Несмотря на то что добавление высоты придает 2D-объектам объемный вид, они остаются двумерными объектами.
