Добавление гиперссылок в файлы DWG

В наше время мы уже столкнулись с переходом от изолированных данных, например печатных каталогов, к онлайн-каталогам со ссылками, которые представляют собой файлы данных со ссылками на другие файлы данных. Эти средства автоматизации обеспечивают надежный обмен информацией в распределенной среде.

Например, в AutoCAD можно легко прикреплять гиперссылки к блокам и любым объектам, чтобы впоследствии открывать и отображать следующие материалы:

В результате можно создавать более информативные и связанные файлы чертежей, а также файлы PDF на основе таких чертежей с поддержкой добавленных гиперссылок.

Прим.: Видеоролик не содержит звука или субтитров.

Прим.: Действия, изображения и видеоролики могут незначительно различаться в зависимости от версии программы.

Добавление гиперссылки к объекту

  1. Создайте чертеж и добавьте окружность.
  2. На вкладке «Вставка», панель «Данные», нажмите «Гиперссылка». найти
  3. Выберите окружность и нажмите клавишу ENTER.

    Откроется диалоговое окно «Вставка гиперссылки».

    Прим.: Можно выбрать несколько объектов, для которых следует добавить или отредактировать гиперссылки. Каждый объект остается независимым, и к нему добавляется гиперссылка.

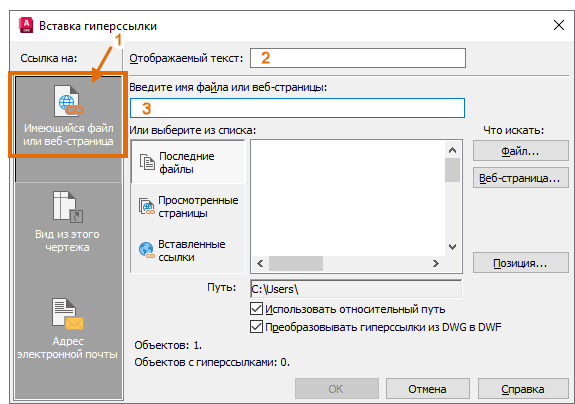

  4. В диалоговом окне «Вставка гиперссылки» выберите «Существующий файл» или «Веб-страница» (1), введите в поле «Отображаемый текст» значение Autodesk (2), а поле «Тип файла» или «Веб-страница» — https://www.autodesk.ru (3).
    Прим.: Если требуется просмотреть адрес гиперссылки перед ее открытием или редактированием, оставьте поле «Отображаемый текст» пустым.
  5. Нажмите "ОК".

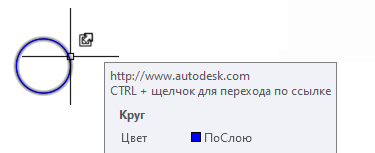

Теперь при наведении курсора на окружность рядом с курсором отображается гиперссылка и подсказка. Чтобы открыть гиперссылку, щелкните объект, удерживая нажатой клавишу CTRL.

Прим.: Если значок курсора и подсказка гиперссылки не отображаются в соответствии с изображением выше, выполните действия, указанные в следующем разделе, чтобы проверить прикрепление гиперссылки к объекту. Если гиперссылка успешно добавлена, проверьте, активирован ли значок курсора и подсказка для гиперссылок. Для этого введите в командной строке ГИПЕРСВОЙСТВА, а затем в ответ на запрос «Показывать курсор, подсказки и контекстные меню для гиперссылок?» введите «Да». .

Редактирование существующей гиперссылки

  1. На вкладке «Вставка», панель «Данные», нажмите «Гиперссылка». найти
  2. Выберите созданную ранее окружность с гиперссылкой.

    Отобразится диалоговое окно «Редактирование гиперссылки», которое очень похоже на диалоговое окно «Вставка гиперссылки».

  3. Внесите необходимые изменения и нажмите кнопку «ОК».
    4. Прим.: Кроме того, можно удалить гиперссылку, нажав кнопку «Удалить ссылку», которая находится слева в нижней части диалогового окна «Редактирование гиперссылки».

Безопасность при работе с гиперссылками

Как и в случае с гиперссылками в сообщениях электронной почты и других общедоступных документах, с целью предотвращения заражения вредоносной программой и других форм кибератак следует нажимать только на ссылки из надежных источников. Если URL-адрес не отображается в подсказке гиперссылки, сведения об адресе гиперссылки можно посмотреть, выполнив одно из следующих действий.

Просмотр адрес гиперссылки выбранного объекта
  1. Выберите объект с гиперссылкой.
  2. Щелкните правой кнопкой мыши и выберите «Гиперссылка» > «Редактировать гиперссылку».
  3. В диалоговом окне «Редактирование гиперссылки» проверьте значение в поле «Введите имя файла или веб-страницы», чтобы убедиться, что ссылка ведет на надежный ресурс.

    Если вы не уверены в надежности адреса ссылки, ее можно проверить с помощью одного из специализированных сервисов, например Google Безопасный просмотр (https://transparencyreport.google.com/safe-browsing/search).

Просмотр адресов всех гиперссылок
Прим.: Команда SHOWURLS недоступна в AutoCAD LT
  1. На ленте выберите вкладку Express Tools > панель Web, URL Options > Show URLs.
  2. В диалоговом окне SHOWURLS просмотрите адреса гиперссылок, прикрепленных к объектам в текущем чертеже, за исключением ссылок, прикрепленных к блокам, и внешних ссылок.
  3. В случае длинных адресов для просмотра URL-адреса целиком, выберите его в списке и нажмите кнопку редактирования.

Для гиперссылок, прикрепленных к вложенным объектам в блоке, и внешних ссылок используйте следующие инструменты, чтобы открыть блок или внешнюю ссылку, а затем воспользуйтесь одним из указанных ранее способов, чтобы просмотреть URL-адрес гиперссылки.

Прим.: Инструмент отображения URL-адресов из набора Express Tools недоступен в редакторе блоков.

Блоки с гиперссылками

Как правило, гиперссылку добавляют в определение блока, а не прикрепляют к нему после вставки. Для этого откройте исходный чертеж блока:

Выберите один или несколько объектов в блоке, которые будут реагировать при наведении курсора, и используйте команду ГИПЕРССЫЛКА. Теперь каждый раз при вставке этого блока гиперссылка будет автоматически включена в него.

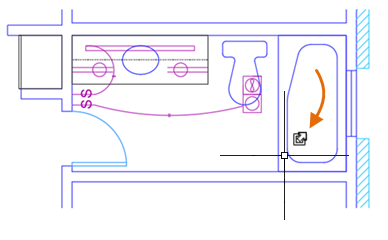

В данном примере после вставки блока ванны и при наведении на нее курсора гиперссылка отображается, как показано на изображении ниже.

Добавление гиперссылки в определение нового блока

  1. Создайте новый чертеж с простой геометрией рядом с началом ПСК, например чертеж ванны.
  2. На вкладке «Вставка», панель «Данные», нажмите «Гиперссылка». найти
  3. Выберите все объекты в блоке либо только наружный объект.
    Прим.: В любом случае при наведении курсора на любую выбранную позицию курсор будет менять вид, а также будет отображаться подсказка с гиперссылкой.
  4. Укажите текст для отображения и URL-адрес гиперссылки.
  5. Сохраните файл чертежа.

При вставке этого файла чертежа в качестве блока в нем всегда будет содержаться указанная гиперссылка.

Прим.: При добавлении гиперссылки в определение блока ее можно будет изменить только непосредственно в определении. В каждом вхождении блока также может иметься собственная гиперссылка, однако чрезмерно сложные структуры создавать не рекомендуется.

Ссылка на другие файлы

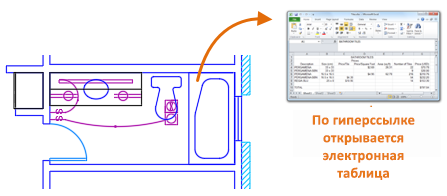

Помимо ссылки на веб-сайт можно также добавить ссылку на файл данных или изображение. Такие ссылки часто добавляют в файлы Word, электронные таблицы Excel и документы PDF. Изображения могут представлять собой фотографии, диаграммы и иллюстрации, открываемые в соответствующем приложении.

Попробуем создать ссылку на файл.

  1. В новом чертеже создайте прямоугольник.
  2. На вкладке «Вставка», панель «Данные», нажмите «Гиперссылка» и выберите прямоугольник.

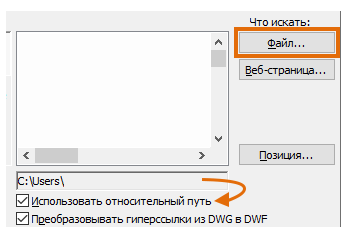

  3. В диалоговом окне «Вставка гиперссылки» нажмите «Файл». Затем выберите необходимый файл.
    Прим.: Если указать относительный путь к файлу, ссылка сохранится даже при его переносе.
  4. Нажмите кнопку «ОК», а затем проверьте гиперссылку на файл.
  5. Создайте из чертежа файл PDF с помощью команды ЭКСПОРТПДФ.
Совет: Далее описан быстрый способ добавления гиперссылки на файл. С помощью правой кнопки мыши перетащите файл из Проводника в область чертежа AutoCAD. В меню выберите «Создать здесь гиперссылку», а затем выберите объекты, к которым требуется добавить гиперссылку.

Ссылка на вид в файле DWG

Помимо гиперссылки для открытия файла чертежа можно также добавлять ссылки на сохраненный вид чертежа. Для начала создайте сохраненный вид в одном из чертежей.

  1. Откройте существующий чертеж и увеличьте масштаб области в пространстве модели.
  2. В командной строке введите ВИД, а в Диспетчере видов нажмите кнопку «Создать».
  3. В диалоговом окне «Новый вид/Свойства снимка» введите краткое имя вида и нажмите «ОК», чтобы закрыть все диалоговые окна.
  4. Сохранить чертеж.

Теперь создайте гиперссылку на этот вид в другом чертеже.

  1. Создайте новый чертеж и добавьте замкнутую полилинию.
  2. Нажмите параметр «Гиперссылка», как и в прошлый раз, и выберите полилинию.
  3. В диалоговом окне «Вставка гиперссылки» нажмите «Файл» и выберите только что сохраненный файл.

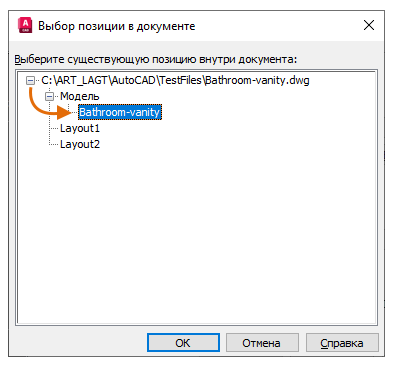

  4. Затем нажмите «Цель» и разверните дерево, как показано на изображении.
  5. Нажмите "OK" для закрытия каждого диалогового окна.
  6. Наведите курсор на полилинию и щелкните мышью, удерживая нажатой клавишу CTRL.

    Заданный чертеж откроется в сохраненном виде.

Печать и публикация чертежей с гиперссылками

При печати отдельного чертежа в электронном формате (PDF, DWF или DWFx) гиперссылки на виды в других чертежах не отображаются. Чтобы опубликовать несколько чертежей или подшивку, в которых имеются гиперссылки, рекомендуется опубликовать файлы PDF и DWF в многостраничном формате с помощью команды ПУБЛ. Так гиперссылки будут гарантированно отображаться в полученном многостраничном файле.

Прим.: При печати в электронном или бумажном виде гиперссылки отображаются точно так же, как на экране. Например, объекты не выделяются полужирным шрифтом и не имеют дополнительных аннотаций.

Сводная информация

Добавление гиперссылок к блокам и другим объектам — это удобный и универсальный способ преобразования объектов на чертежах AutoCAD в динамические источники информации и связи.

Команды и системные переменные для работы с гиперссылками

Команда Описание
УРЛСВЯЗАТЬ Создание гиперссылок для объектов или областей чертежа.
УРЛРАЗОРВАТЬ Удаление гиперссылок из выбранных объектов на чертеже.
УРЛПЕРЕЙТИ Открывает файл или веб-страницу, ассоциированную с гиперссылкой, прикрепленной к объекту.
ГИПЕРССЫЛКА Создание гиперссылки для объекта или изменение существующей гиперссылки.
-ГИПЕРССЫЛКА Вставка и удаление гиперссылок из областей и выбранных объектов с помощью командной строки.
ГИПЕРСВОЙСТВА Управляет отображением курсора, подсказок и контекстного меню для гиперссылок.
SHOWURLS (Express Tool) Отображение всех прикрепленных URL, содержащихся в чертеже, с возможностью их редактирования.
Системная переменная Описание Значение по умолчанию Сохранено в
HYPERLINKBASE Указывает путь, используемый для всех относительных гиперссылок в чертеже. Если значение не задано, используется тот же путь, что и у чертежа. "" чертеж
