В рамках действующего по умолчанию быстрого режима при использовании команд «Обрезать» и «Удлинить» автоматически выбираются все потенциальные границы.
Дополнительные преимущества перечислены далее.
- После запуска команды ОБРЕЗАТЬ или УДЛИНИТЬ просто выберите объекты, которые требуется обрезать либо удлинить.
- По умолчанию для выбора сегментов, которые нужно обрезать или удлинить, доступны следующие параметры: выбор отдельных элементов, произвольный выбор, а также выбор с помощью линии по двум точкам.
- Начните произвольный выбор, удерживая левую кнопку мыши и перетаскивая указатель через один или несколько объектов.
- Начните выбор с помощью линии, щелкнув две точки, определяющие сегмент, который пересекает объекты.
- Выбранные объекты, которые нельзя обрезать, будут удалены.

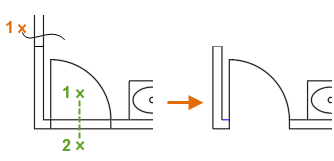

Например, на изображении ниже не очевидно, являются ли две линии стены, продолжающиеся вверх, и две линии, блокирующие дверной проем, отдельными сегментами линий, которые необходимо стереть, либо это части более длинных линий, которые следует обрезать. Обрезка в быстром режиме с помощью произвольного выбора линий стен и выбора по двум точкам для дверного проема обрезает или стирает объекты в зависимости от необходимости.

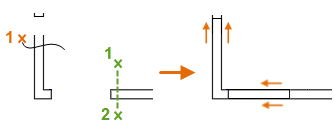

Удлинение объектов также выполняется быстрее и удобнее. В примере ниже дверной проем перекрыт, а стена продлена.

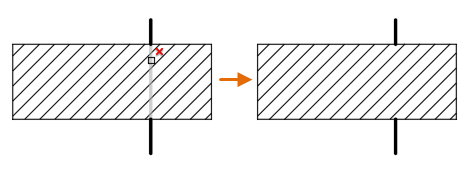

При использовании команды ОБРЕЗАТЬ в отношении контуров, включающих штриховки, в быстром режиме операции обрезки и обрезки с удерживанием клавиши SHIFT используют только границы штриховок, а не геометрию самой штриховки. Например, в данной операции обрезки наведение указателя мыши на объект, который пересекает объект штриховки, выделяет фрагмент, который будет обрезан, а при выборе объекта он будет обрезан, как было показано. Внутренняя геометрия штриховки исключается из операции обрезки.
Эти функции контролируются системной переменной TRIMEDGES.
Измененные команды
УДЛИНИТЬ — удлинение объектов до кромок других объектов.
ОБРЕЗАТЬ — обрезка объектов до кромок других объектов.
Новые системные переменные
TRIMEDGES — определение того, ограничены ли команды обрезки и удлинения в быстром режиме кромками штриховок или включают объекты в пределах образцов штриховок.
TRIMEXTENDMODE — определение того, используется ли для команд ОБРЕЗАТЬ и УДЛИНИТЬ оптимизированный ввод.
