Основная точка, определяющая геометрию характерной линии, называется точкой пересечения (ТП). В редакторе отметок или при работе с командой редактирования характерной линии эта точка обозначается маленьким треугольником. Если выполняется редактирование характерной линии с помощью ручек, точка пересечения обозначается обычной квадратной ручкой.
Вдоль характерной линии можно вставить точки с отметками для определения переломов. Точки с отметками не разрывают горизонтальную геометрию характерной линии. Как при использовании команд редактирования характерных линий, так и в режиме редактирования при помощи ручек, они обозначаются кругами. При редактировании с помощью ручек точку с отметкой можно перетаскивать в другое местоположение вдоль характерной линии.
Если две характерные линии скрещиваются в месте, где ни одна из них не имеет ТП, создается точка разрыва. В редакторе она обозначается белым треугольником (в отличие от точки пересечения, которая обозначается зеленым треугольником).

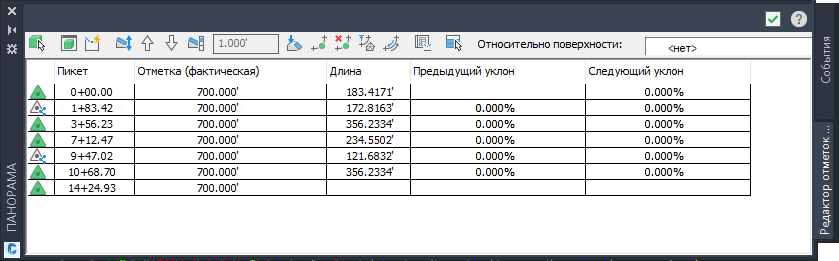

Рисунок 1. Две точки разрыва в редакторе отметок
На рисунке 1 показано окно редактора отметок, в котором можно видеть отметки прямоугольника, составленного из характерных линий, и две точки разрыва в местах пересечения этих линий с другими характерными линиями. Если некая точка является точкой пересечения характерных линий, то в таблице, отображаемой в редакторе отметок, рядом с соответствующим обозначением стоит знак "плюс".
