С помощью Autodesk Civil 3D можно назначить целевые объекты для ряда элементов в моделях коридоров, таких как характерные линии, являющиеся ключевым компонентом при профилировании площадки. Это означает, что можно объединить модели коридоров и модели профилирования площадок и заставить их взаимодействовать. Несколько целевых объектов позволяют сформировать связь с различными элементами профилирования площадки, не тратя времени на создание сложных трасс и профилей.
Конструкция, представленная на рисунке 31, состоит из комбинации коридоров, характерных линий и объектов профилирования. С помощью способов назначения целей, которые обсуждались ранее, эти различные компоненты фактически связаны друг с другом. В этом примере при корректировке профиля для данного коридора корректируются не только проектные данные коридора, но и сохраняется взаимосвязь между ним и смежным с ним объектом профилирования площадки.

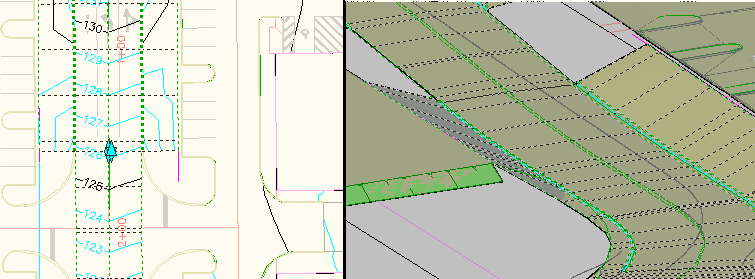

Рисунок 31. Конструкция коридора на 2D и 3D видах
Свойства коридора
В диалоговом окне "Свойства коридора" можно назначить цели для фигур съемки и полилиний, а также для трасс и профилей. Чтобы обратиться к свойствам коридора, выберите коридор, щелкните правой кнопкой мыши и выберите пункт "Свойства коридора". Диалоговое окно "Свойства коридора" показано на рисунке 32.

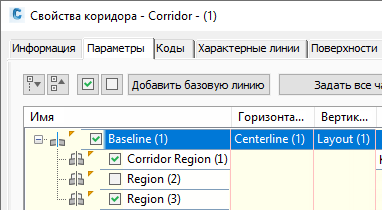

Рисунок 32. Свойства коридора с параметрами для назначения целевых объектов
В этом примере кнопка "Цели" нажимается для элемента "Область(1)". В результате на экран выводится диалоговое окно "Соответствие целей", показанное на рисунке 33. Обратите внимание на объекты, упоминаемые как целевые.

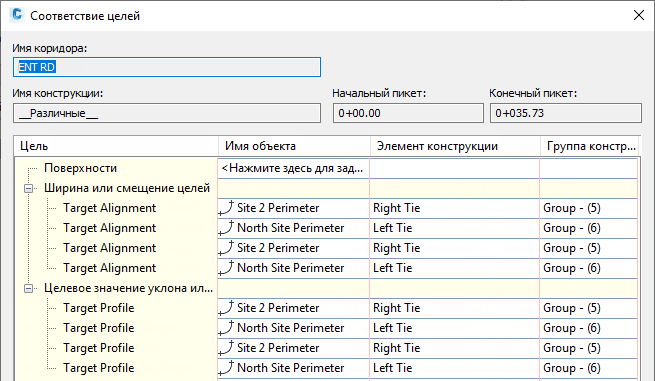

Рисунок 33. Назначение характерных линий целевыми объектами
Для определенной целевой точки можно назначить любое количество целей, и Autodesk Civil 3D просто сформирует связь с тем объектом, который встретится первым. В этом случае целью назначается характерная линия с именем "Периметр площадки2". Эта характерная линия определяет положение по горизонтали и по вертикали точек, которые связаны с задней поверхностью бордюра.
