В целях большей интеграции процедур моделирования коридора и профилирования площадки наилучшим практическим приемом является создание динамической связи между коридором и избранной характерной линией. В результате обновление проектных данных коридора будет приводить к обновлению характерной линии. Операция сходна с извлечением характерной линии коридора и обеспечение к ней доступа процедурам профилирования.
Извлечение динамической характерной линии коридора
На рисунке 34 показан проект, включающий в себя земельный участок парковки недалеко от водоема. Из-за своей непосредственной близости к водоему насыпь за бордюром земельного участка парковки должна взаимодействовать с береговой линией водоема. Это хороший пример того, как можно извлечь из коридора динамическую характерную линию, с тем чтобы иметь возможность воспользоваться инструментами создания объектов профилирования.

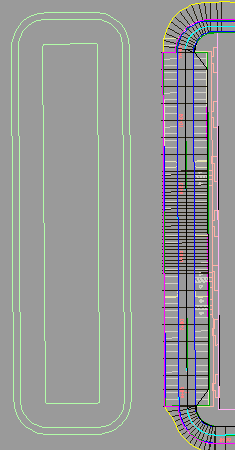

Рисунок 34. Водоем рядом с земельным участком парковки
В этом примере для извлечения характерной линии используется команда "Создать характерную линию из коридора". Можно увеличить масштаб изображения и выбрать фиолетовую характерную линию задней поверхности бордюра.
Рекомендуется в диалоговом окне «Настр. извлечения хар. линии кор.» установить флажок «Динамическая связь», как показано на рисунке 35, чтобы в этом примере при любом обновлении коридора выполнялось обновление профилирования в этой области. Кроме того, имеются параметры сглаживания, позволяющие управлять формированием характерной линии при ее прохождении вдоль криволинейной области. Более подробные сведения см. в разделе "Сглаживание характерной линии".

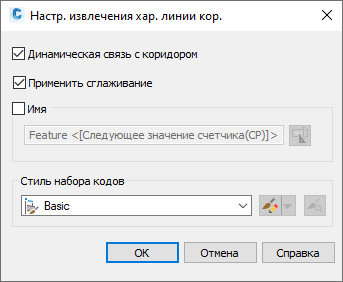

Рисунок 35. Установка флажка для формирования динамической связи
Назначение имен и стилей характерных линий
Важным характерным линиям рекомендуется присваивать имена, позволяющие различать их. В этом примере следует присвоить имя извлеченной характерной линии бордюра, поскольку она является ключевой для построения профилирования и ее местоположение следует определять без труда. Используйте для характерной линии информативное имя, например "Задняя поверхность бордюра".
После создания характерных линий можно отредактировать их имена с помощью команды "Свойства" или с использованием таблицы в Навигаторе. Также можно назначить шаблон имен для набора характерных линий.
Помимо этого, можно применить к характерным линиям стили. Как упоминалось ранее, стили могут использоваться для назначения характерным линиям приоритетов в тех случаях, когда характерные линии пересекаются и создают нередактируемые точки разрыва. Во избежание формирования точек разрыва можно определить, характерная линия с каким стилем имеет преимущество.
Обратите внимание на возможность просмотра характерных линий на вкладке "Навигатор". Для получения доступа к свойствам характерной линии на вкладке "Навигатор" области инструментов щелкните правой кнопкой мыши на характерной линии и выберите пункт "Свойства".
Профилирование на основе характерной линии коридора
Теперь, когда характерная линия находится на своем месте, инструменты профилирования могут связать ее с естественным рельефом. В этом примере создается новая группа профилирования с именем "Ливневый водоем", а в качестве целевой поверхности назначается "EG", т. е. естественный рельеф. После этого применяются критерии профилирования по поверхности и задается область профилирования по всей длине зоны парковки, как показано на рисунке 36, с использованием значений откосов выемок и насыпей 3:1.
Формируемое профилирование определяется связью с существующей поверхностью земли с откосом 3:1. Повторим, характерная линия будет сохранять динамическую связь с коридором, и поэтому любое изменение коридора будет влиять на характерную линию и, следовательно, на профилирование в этой зоне.

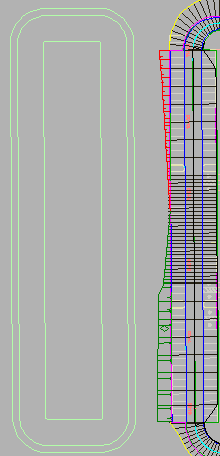

Рисунок 36. Земельный участок парковки с профилированием до естественного рельефа
Возможность профилирования на основе динамических характерных линий коридора является примером простого в изучении способа, помогающего достичь динамического взаимодействия объектов и обеспечить доступ к функциям редактирования.
