Можно сгладить характерную линию, созданную на основе мозаичной (сегментированной) полилинии, до последовательности кривых или до геометрически правильной дуги, как показано на рисунке 3.

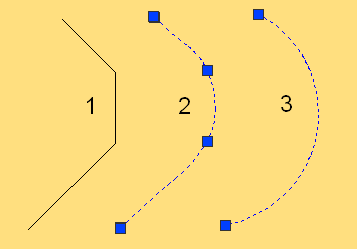

Рисунок 3. Сравнение сглаженной линии и вписанной дуги
Полилиния 1 слева сглажена двумя различными способами до дуг, представленных справа, с использованием команд редактирования характерной линии, как показано на рисунке 2.
Линия 2 создана при помощи команды "Сгладить". В этом случае кривая сохраняет все четыре ручки настройки полилинии. Линии такого типа всегда сохраняют касание с прилегающими линиями, и их можно корректировать для формирования сложного набора дуг, например для создания красивого ландшафта. Если создать метку для такой линии, можно узнать точные параметры дуги для определения ее расположения на земле.
Линия 3 была создана при помощи команды "Вписать кривую". Здесь три сегмента были преобразованы в одну дугу. Такая дуга при редактировании с помощью ручек не всегда сохраняет касание. Отдельные дуги проще размещать. Кроме того, они упрощают процедуру профилирования.
При создании объектов профилирования на основе характерных линий коридора можно использовать команду коридора CreateGradingFeatureLine. Как показано на рис. 4, для сглаживания характерной линии при экспорте можно настроить опцию "Создание характерной линии" и создать динамическую связь между коридором и характерной линией. Сглаживание характерной линии заменяет линии сегментов мозаичной структуры дугами и создает динамическую связь, которая гарантирует обновление характерной линии при изменении коридора.

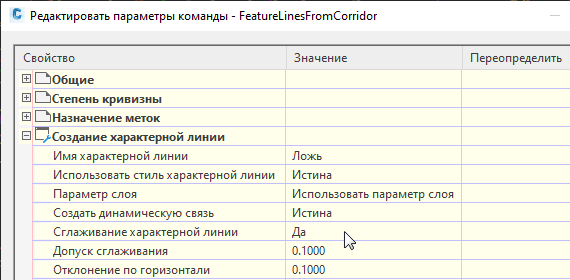

Рис. 4. Параметры, указывающие необходимость сглаживания характерных линий коридора для профилирования.
