Взаимодействие одного объекта профилирования с другим упрощает формирование связей между объектами проекта. Как обсуждалось в приведенном выше примере, задачей проектирования является объединение объекта профилирования - водоема в этой зоне со смежным земельным участком парковки.

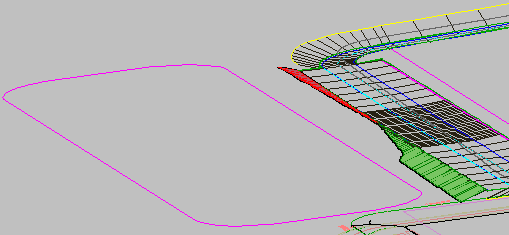

Рисунок 37. Создание характерной линии на основе внешней полилинии водоема
Профилирование на основе характерной линии водоема
В этом примере проектирование водоема начинается с использования команды "Создать характерные линии из объектов" для выбора крайней внешней полилинии водоема, как показано на рисунке 38.
Затем можно использовать редактор отметок для назначения отметки характерной линии. Отметка назначается так, чтобы ее значение для водоема было весьма близким к значению отметки характерной линии коридора. После этого можно использовать инструменты создания объекта профилирования для связи с характерной линией водоема с откосом 3:1.

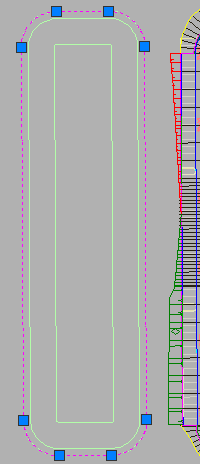

Рисунок 38. 3D вид характерной линии водоема рядом с объектом профилирования земельного участка парковки
Характерная линия соответствует зеркалу водоема, поэтому следует связать ее с естественным рельефом. Для профилирования на основе характерной линии в приведенном здесь примере для параметра "Площадка" выбирается значение "Водоем", для группы профилирования - "Ливневый водоем" и для целевой поверхности - "EG" (естественный рельеф). После этого уклон применяется по всей длине новой характерной линии (водоема) с использованием критериев профилирования по поверхности со значением откоса 3:1.
По завершении расчета профилирования обратите внимание на взаимную подчистку откосов между водоемом и земельным участком парковки, в результате чего получается объект профилирования, не требующий дополнительной работы.

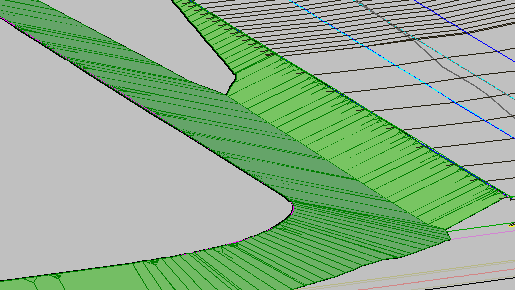

Рисунок 39. Объединенные откосы бассейна и земельного участка парковки.
Теперь можно завершить проектирование водоема. Далее применяется критерий профилирования по расстоянию с использованием расстояния в 10 футов и уклона -2 для создания области шириной в десять футов, образующей берму водоема.
Далее задается критерий профилирования по относительной отметке с разностью в -12 и значением откоса 3:1 для профилирования от бермы к той поверхности, которая будет дном водоема. Полученный откос опускается на 12 футов и определяет глубину водоема, как показано на рисунке 40.
Рисунок 40. Откосы водоема, профилированные по расстоянию и отметке
Последний этап - использование команды "Создать заполнение" для добавления дна водоема. Имейте в виду, что заполнение может использоваться только для наполнения области, которая ограничена характерными линиями. Дно водоема сформировано, как показано на рисунке 41.

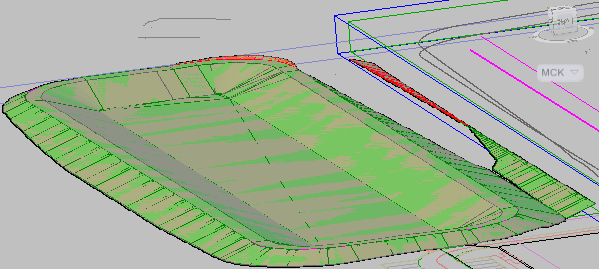

Рисунок 41. Заполнение профилированного объекта формирует дно водоема
Инструменты профилирования по объемам
Инструменты профилирования по объемам позволяют просматривать результаты формирования выемок и насыпей в проекте. С помощью этих инструментов можно быстро выполнить проект такого объекта, как противопаводковый водоем. По завершении профилирования можно поднимать и опускать водоем с заданным интервалом, каждый раз обновляя вычисления объемов. Также имеется инструмент, который будет выравнивать объемы земляных работ для данной группы объектов профилирования.
Размер по объему
Если проектируется противопаводковый водоем и необходимо определить его объем, может оказаться полезным создание временной поверхности с целью использования ее в качестве базовой поверхности при вычислении объема (для сравнения). С этой целью необходимо вычертить полилинию по краю водоема, назначить ей отметку края водоема и добавить ее в поверхность в качестве данных структурной линии. Если такую поверхность использовать в качестве базовой поверхности вычисления объема для группы объектов профилирования, упрощается определение возможного объема водоема
Не забудьте, что автоматическое выравнивание объемов является итерационной процедурой. Если первоначальные результаты неудовлетворительны, можно корректировать объекты профилирования, поднимая или опуская их на незначительную величину, пока не будет достигнут целевой объем.
Рисунок 42. Инструменты объемов корректируют выемки и насыпи и выравнивают объемы в группе профилирования
В более ранних версиях программы работа по подчистке объектов профилирования была обязанностью разработчика, но теперь эту задачу выполняет Autodesk Civil 3D. Кроме того, можно использовать инструменты профилирования по объемам для быстрого анализа различных сценариев проектирования и их корректировки.
