Элемент конструкции «КюветСОткосами» создает кювет с наружными и внутренними откосами. Для выемки выполняется выход на рельеф к существующей поверхности грунта. Для насыпи создается берма, а затем выполняется выход на рельеф.

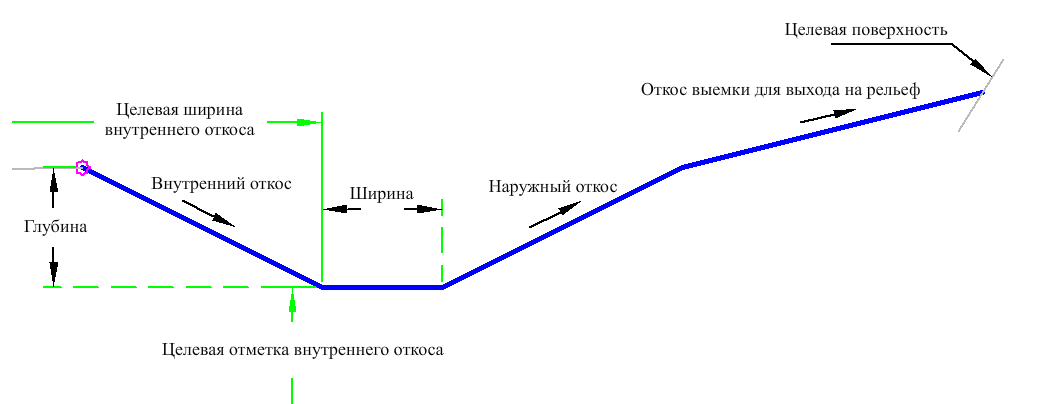

Для выемки:

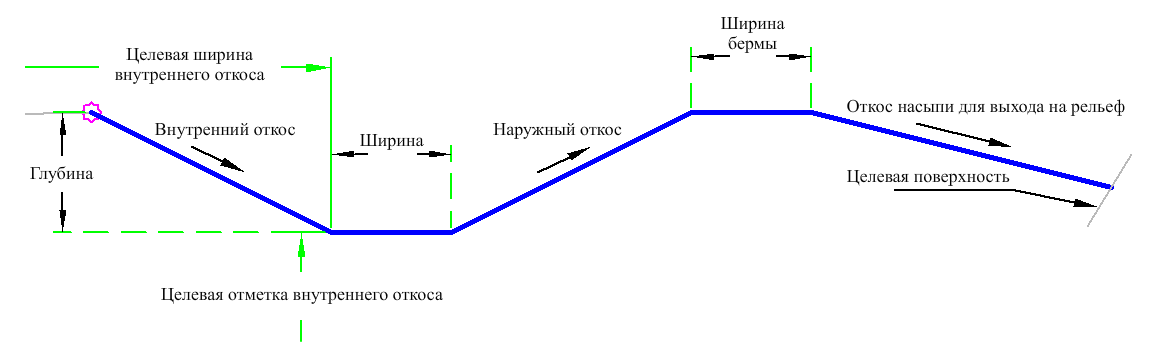

Для насыпи:
Присоединение
Точкой привязки является крайняя внутренняя точка на звеньях профилирования, предшествующих кювету.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Глубина | Глубина кювета измеряется от кювета до точки отсчета. | Числовой |
3 фута 1 м |
| Ширина | Ширина дна кювета. | Числовое, положительное |
2 фута 0,6 м |
| Внутренний откос | Откос передней части звена кювета (х:1). Данное звено всегда вставляется в направлении вниз. | Числовое, положительное | 2 (: 1) |
| Наружный откос | Откос звена задней части кювета (х:1). Данное звено всегда вставляется в направлении вверх. | Числовое, положительное | 2 (: 1) |
| Ширина бермы | Ширина бермы после наружного откоса. | Числовое, положительное |
2 фута 0,6 м |
| Откос выемки с выходом на рельеф | Откос для нормального выхода на рельеф в условиях выемки. | Числовое, положительное | 3 (: 1) |
| Откос насыпи с выходом на рельеф | Откос для нормального выхода на рельеф в условиях насыпи. | Числовое, положительное | 4 (: 1) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Не обязательно |
| Отметка внутреннего откоса | Может использоваться для переопределения значений внутренних откосов и ширины. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина внутреннего откоса | Может использоваться для переопределения ширины внутреннего откоса. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Создаются внутренний откос кювета, дно и наружный откос кювета. Далее определяются условия выемки или насыпи для элемента конструкции в верхней части наружного откоса. Для насыпи создается берма, а затем выполняется выход на рельеф. Для выемки с использованием откоса, оканчивающегося выходом на рельеф, создается звено с выходом на рельеф.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает звенья, формирующие кювет и берму для насыпи.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Точка отсчета, Верх | |
| P2 | Кювет_Внутр, Верх | |
| P3 | Кювет_Внешн, Верх | |
| P4 | Точка отсчета, Верх | |
| P5 | Выход на рельеф, Верх | |
| P6 | Берма_Внешн, Верх | |
| P7 | Выход на рельеф, Верх | |
| L1 | Сверху, Референц-эллипсоид, Кювет, Внутренний откос | |
| L2 | Сверху, Референц-эллипсоид, Кювет | |
| L3 | Сверху, База отсчета, Кювет, Наружный откос | |
| L4 | Сверху, База отсчета, Кювет, Выход на рельеф | |
| L5 | Сверху, Референц-эллипсоид, Кювет | |
| L6 | Сверху, База отсчета, Кювет, Выход на рельеф |
Диаграмма кодирования

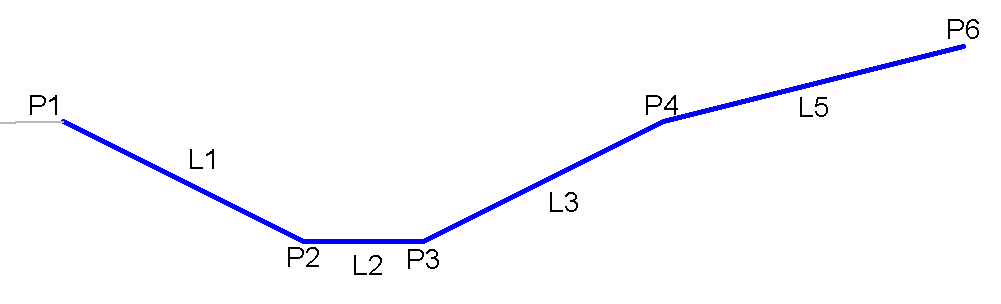

Для выемки:

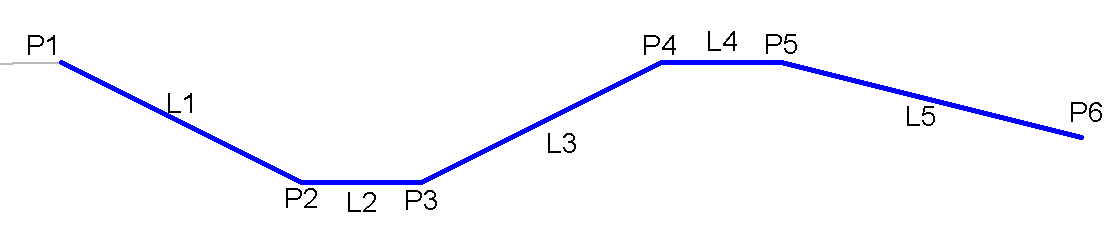

Для насыпи:
