Учебное пособие "Проектирование простых профилей"

В этом учебном пособии рассматривается создание простых профилей существующей поверхности и компоновки для трассы.

Профиль существующей поверхности извлекается из поверхности и служит для просмотра изменений отметки вдоль трассы в плане. Профиль компоновки является проектным объектом и служит для просмотра требуемых значений уклона и отметки. Профили отображаются на аннотированной сетке, которая называется видом профиля.

Отображение профиля существующей поверхности на виде профиля

1. Откройте чертеж Profile-1.dwg, расположенный в папке чертежей учебного пособия.

   Этот чертеж содержит существующую поверхность грунта, трассу, представляющую осевую линию дороги, и полилинию, представляющую осевую линию пересекающей дороги. Вид профиля создается на основе прямоугольника в северо-восточном углу площадки.

2. Выберите вкладку "Главная" панель "Создание проекта" раскрывающийся список "Профиль" "Создать профиль поверхности" найти.
3. В диалоговом окне "Создание профиля по поверхности" нажмите "Добавить".
   Прим.:

   Для этого упражнения можно выбрать только трассу "First Street" (Первая улица) и существующую поверхность грунта; эти объекты выбраны по умолчанию.

4. Нажмите "Вычертить на виде профиля".
5. В окне Мастера "Создание вида профиля" щелкните "Создание вида профиля".

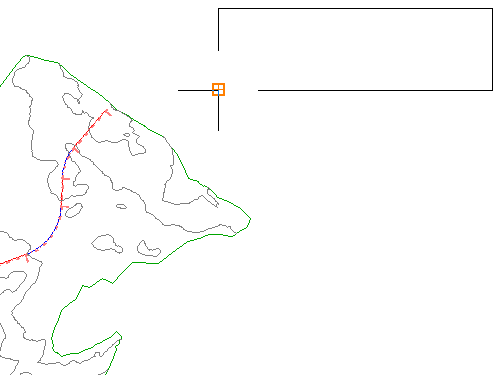

6. На чертеже щелкните в левом нижнем углу прямоугольного заполнителя.

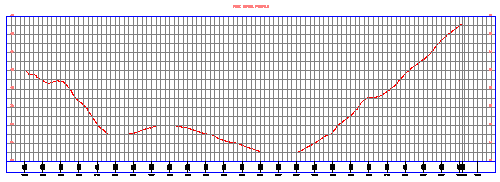

   Отображается вид профиля "First Street" со штриховым профилем, представляющем существующую поверхность грунта. Слева и справа отображаются аннотации отметок. Внизу отображаются аннотации пикетов.



Создание профиля компоновки

1. Выберите вкладку "Главная" панель "Слои" раскрывающийся список "Слой". Рядом со слоем _PROF-ROAD-FGCL-PL щелкните на значке .

   Окружности на виде профиля служат ориентиром при рисовании профиля компоновки.

2. Выберите вкладку "Главная", панель "Создать проектные данные" раскрывающийся список "Профиль" "Инструменты создания профилей" найти.
3. Выберите созданный вид профиля.
4. В диалоговом окне "Создание профиля - вычертить новый" задайте следующие значения параметров.
   • Имя: Finished Grade Centerline - First Street (Осевой проектный профиль - первая улица)
   • Стиль профиля: Design Profile
   • Набор меток профиля: Complete Label Set
   Нажмите "OK".

   Отображается панель "Инструменты создания компоновки профиля". Эта панель инструментов позволяет формировать компоновку проектного профиля по точкам вертикального пересечения (ТВП) или из объектов - прямых участков и кривых посредством наложения зависимостей. Для этого упражнения в указанных точках создаются ТВП. Между ТВП создаются прямые участки; в каждой ТВП создаются кривые.

5. На панели инструментов "Инструменты создания компоновки профиля" в списке "Вычертить прямые участки" выберите "Вычертить прямые участки с кривыми".

   В командной строке появляется запрос на указание начальной точки.

   Перед выбором начальной точки убедитесь в том, что включен режим "Объектная привязка" ("OSNAP") и выбраны режимы "Конечная точка" и "По центру".

6. В строке состояния дважды щелкните на значке "Объектная привязка" . Выберите "Параметры".
7. В диалоговом окне "Режимы рисования" на вкладке "Объектная привязка" выберите "Очистить все", затем "Конечная точка" и "По центру" . Нажмите "OK".
8. Перемещаясь справа налево, щелчком мыши разместите точки ТВП в центрах окружностей.
9. Нажмите клавишу Enter для завершения формирования компоновки профиля.

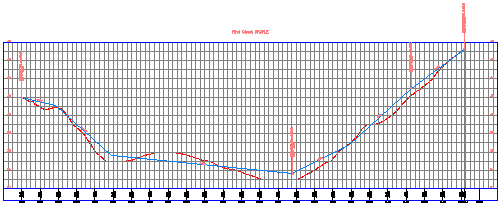

   На виде профиля отображается синий профиль "Finished Grade Centerline" и его метки.

10. Закройте панель "Инструменты создания компоновки профиля".
11. Выберите вкладку "Главная" панель "Слои" раскрывающийся список "Слой". Рядом со слоем PROF-ROAD-FGCL-PL щелкните на значке . Щелкните на чертеже для завершения работы со списком "Слои".


Для продолжения работы над следующим учебным пособием перейдите к разделу "Работа с профилями поверхностей".
