В этом упражнении на простую трассу добавляются свободная кривая и свободное стандартное закругление.

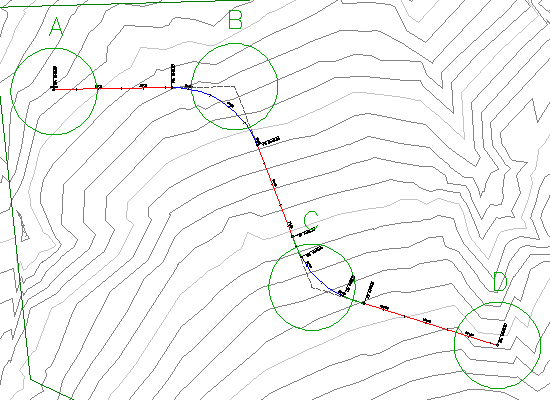

Чертеж содержит простую трассу, состоящую из 3-х прямых участков. За следующие несколько шагов на окружностях B и C добавляются свободные кривые.
Это упражнение является продолжением раздела Упражнение 1. Создание трассы с помощью инструментов компоновки трассы.
Добавление свободной кривой между двумя прямыми участками
- Откройте файл Align-2.dwg, расположенный в папке чертежей учебного пособия.
- Настройте окно чертежа так, чтобы были видны окружности В и С на поверхности.
- При отсутствии панели «Инструменты компоновки трассы» выберите трассу. Нажмите правую кнопку мыши и выберите .
- На панели «Инструменты компоновки трассы» щелкните на раскрывающемся списке
. Выберите
«Сопряжение свободной кривой (между двумя объектами, по радиусу)».
- При появлении запроса в командной строке щелкните на прямом участке, который входит в окружность В с левой стороны («первый объект»).
- Щелкните на прямом участке, который выходит из окружности B с правой стороны («следующий объект»).
- Нажмите клавишу ENTER для задания значения по умолчанию для кривой, меньшего 180 градусов.
- Введите значение радиуса - 200. Между прямыми участками строится кривая в соответствии с заданными параметрами.
Добавление свободной комбинации «переходная кривая - кривая - переходная кривая» между двумя прямыми участками
- На панели инструментов «Инструменты компоновки трассы» щелкните на стрелке рядом с
. Выберите «Свободное стандартное закругление (между двумя объектами)».
- При появлении запроса в командной строке щелкните на прямом участке, который входит в окружность C с левой стороны («первый объект»).
- Щелкните на прямом участке, который выходит из окружности C с правой стороны («следующий объект»).
- Нажмите клавишу ENTER для задания значения по умолчанию для кривой, меньшего 180 градусов.
- Введите радиус 200.
- Введите длину входящей переходной кривой - 50.
- Введите длину исходящей переходной кривой - 50.
Прим.:
Обратите внимание на принятые по умолчанию значения, отображаемые в командной строке.
- Выйдите из команды компоновки, нажав правую кнопку мыши в области чертежа.
Для продолжения работы с этим учебным пособие перейдите к разделу Упражнение 3. Добавление к трассе плавающих кривых.
