Упражнение 1. Создание трасс для смещения

В ходе выполнения этого упражнения создаются трассы для смещения, динамически связанные с существующей осевой трассой.

Создание смещений осевой линии трассы

1. Откройте чертеж Align-6A.dwg, который находится в папке учебных пособий по чертежам.

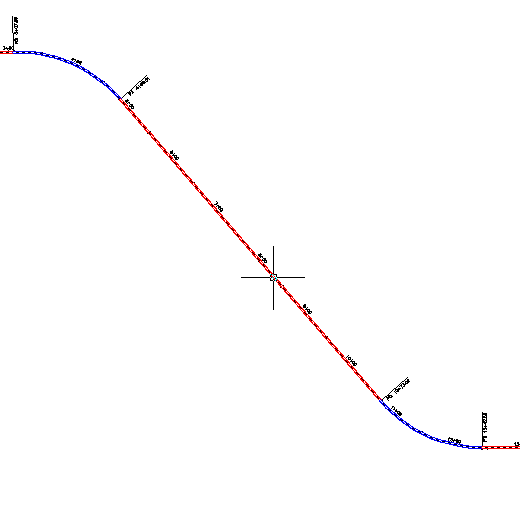

   Этот чертеж содержит поверхность и трассу.

2. Выберите вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Трасса» «Создать трассу для смещения» найти.
3. Выберите трассу на чертеже.

4. В диалоговом окне «Создать трассы для смещения» задайте следующие значения параметров.
   • Количество Смещений слева: 1
   • Количество Смещений справа: 1
   • Приращение смещения слева: 12
   • Приращение смещения справа: 12
   • Стиль трассы: ETW
   • Набор меток трассы: Offset Labels (Метки смещения)
   Прим.: Подробные сведения о других параметрах этого диалогового окна, включая параметры для добавления уширения и создания профилей для смещения, приведены в разделе Диалоговое окно «Создание трасс для смещения».
5. Нажмите «OK».

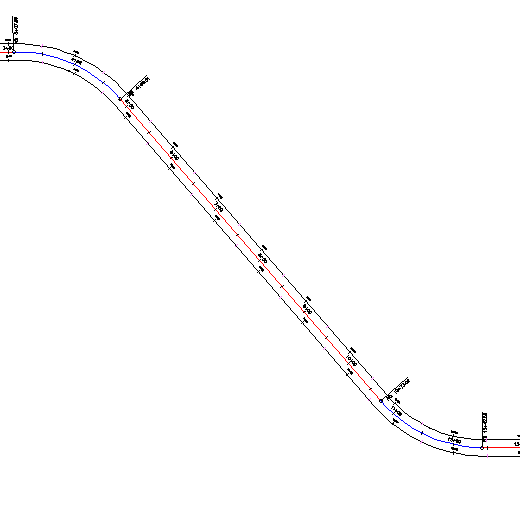

   С каждой стороны от осевой линии трассы создается трасса для смещения.


6. В области инструментов на вкладке «Навигатор» разверните коллекцию «Трассы»«Трассы для смещения».

   Обратите внимание на то, что две созданные трассы помещены в коллекцию «Трассы для смещения». На основе трасс для смещения можно создавать профили, виды профилей и группы осей сечения, точно так же как для стандартных трасс типа осевая линия.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Редактирование трассы для смещения.
