Улучшенные функции для работы с присоединенными трассами позволяют работать со сложной геометрией пандусов и развязок.
- В функции для работы с присоединенными трассами внесены следующие усовершенствования.
- Добавлено несколько новых комбинаций групп кривых для трасс, поддерживающих комбинации переходных кривых, кривых и S-образных кривых.
- Добавлена поддержка создания кривых, кривизна которых превышает 180 градусов.
- Присоединенные трассы теперь можно создавать со смещением от родительских трасс для поддержки сценариев переходно-скоростных полос и съездов.
- Добавлена возможность предварительного просмотра результата решения на чертеже до создания присоединенной трассы.
- Если найти решение с использованием заданных параметров невозможно, можно создать автоматически присоединенную трассу.
Дополнительные сведения см. в разделе Создание присоединенных трасс.
- Добавлено несколько новых комбинаций групп кривых для трасс, поддерживающих комбинации переходных кривых, кривых и S-образных кривых.

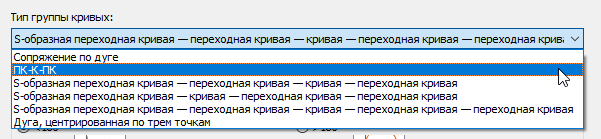

- При создании трасс на панели инструментов «Компоновка трассы» теперь доступны следующие новые типы групп кривых.
- Свободная S-образная переходная кривая — кривая — переходная кривая — переходная кривая (от объекта до конечной кривой)
- Свободная S-образная переходная кривая — переходная кривая — кривая — переходная кривая (от кривой до конечного объекта)
- Свободная S-образная переходная кривая — переходная кривая — кривая — переходная кривая — переходная кривая (между двумя кривыми)
Подробные сведения см. в разделе Добавление сложных групп свободных S-образных кривых к трассам.
- Добавлена новая команда Преобразовать в фиксированную для преобразования трассы с группой кривых в фиксированную геометрию. Эта команда используется для трасс с группой кривых и позволяет редактировать их в предыдущей версии приложения. Подробные сведения см. в разделе Преобразование групп кривых трассы в фиксированные объекты.
