Новые возможности рабочих процессов коридоров

Сведения об усовершенствованиях рабочих процессов коридоров в Civil 3D.

Новые возможности в версии 2022.2

Улучшена работа с целевыми коридорами.
- Добавлен параметр «Задать все», позволяющий задать сразу все цели поверхности.
- Изменен пользовательский интерфейс для целей поверхности, чтобы разрешить выбор поверхности с помощью раскрывающегося списка вместо переключателя.
- Добавлена возможность динамического выбора слоя в качестве цели (таким образом коридор обновляется при добавлении новых объектов в целевой слой). Если в качестве цели выбран весь слой, можно последовательно добавлять новые объекты в этот слой и они будут динамически добавляться в качестве целей.
  Для обновления коридора после изменения или добавления объектов на слое используйте один из следующих рабочих процессов.
  - При изменении слоя должно быть открыто диалоговое окно коридора «Соответствие целей», или его необходимо открыть повторно после изменения слоя.
  - Можно запустить команду ForceUpdateCorridor или ForceUpdateAllCorridors, чтобы принудительно перестроить коридор для применения изменений.
  - Если другие аспекты коридора устарели, из-за чего в дереве навигатора появляется соответствующий значок в имени коридора, команда «Перестроить» также позволит применить изменения из динамического слоя.
    Прим.: Команда «Перестроить» не всегда работает надлежащим образом, даже если коридор устарел и отображается значок «Устаревший». Команда «Перестроить» работает, только если коридор становится устаревшим из-за изменений в той же области или той же базовой линии.
  Дополнительные сведения см. в разделе Диалоговое окно «Соответствие целей».
- Повышена эффективность использования фильтров в диалоговом окне «Соответствие целей».
  - Добавлена поддержка применения звездочки при поиске по ключевым словам в фильтрах.
  - В фильтр добавлен параметр «Выбрать все результаты поиска» для автоматического выбора результатов поиска по ключевым словам в фильтрах.
  - В фильтр добавлен параметр «Добавить текущий набор объектов в фильтр». Его использование гарантирует, что текущий выбор объектов не будет отменен при поиске по ключевым словам.
- Улучшена подсказка, появляющаяся при наличии различных целей. Теперь в ней отображается десять заданных целей. Если выбраны все объекты на слое, он будет представлен в подсказке как один объект вместо отображения всех объектов по одному.
В коридорах с характерными линиями в качестве базовых теперь учитывается расположение областей блокировки геометрии в случаях, когда редактируется геометрия 0+0 (расположенная против направления потока), что приводит к изменению пикетов. Дополнительные сведения о блокировке геометрии см. в разделе Вкладка «Параметры» (диалоговое окно «Свойства коридора»).
Тип границы коридора «Внешний контур по границам коридора» обновлен и теперь в нем учитываются зазоры между областями коридора. На следующей иллюстрации показана граница вокруг трех областей, между которыми имеются зазоры.

Дополнительные сведения о данном типе границы см. в разделе Вкладка «Контуры» (диалоговое окно «Свойства коридора»).

Новые возможности в версии 2022.1

Теперь к новым или существующим коридорам можно применять шаблон коридора. Шаблон коридора представляет собой файл DWT или DWG, содержащий один или несколько коридоров, свойства которых требуется применить к другим коридорам, новым или существующим.
В шаблоне можно выбрать коридор, который необходимо использовать, а также поверхности, границы и штриховки откосов коридора, которые необходимо применить.
- При создании нового коридора шаблон, который необходимо применить, можно указать в диалоговом окне «Создание коридора».
- Для применения шаблона к существующему коридору можно использовать новую команду «Применить шаблон коридора». Дополнительные сведения см. в разделе Применение шаблона коридора к коридору.
Улучшена работа с целевыми коридорами.

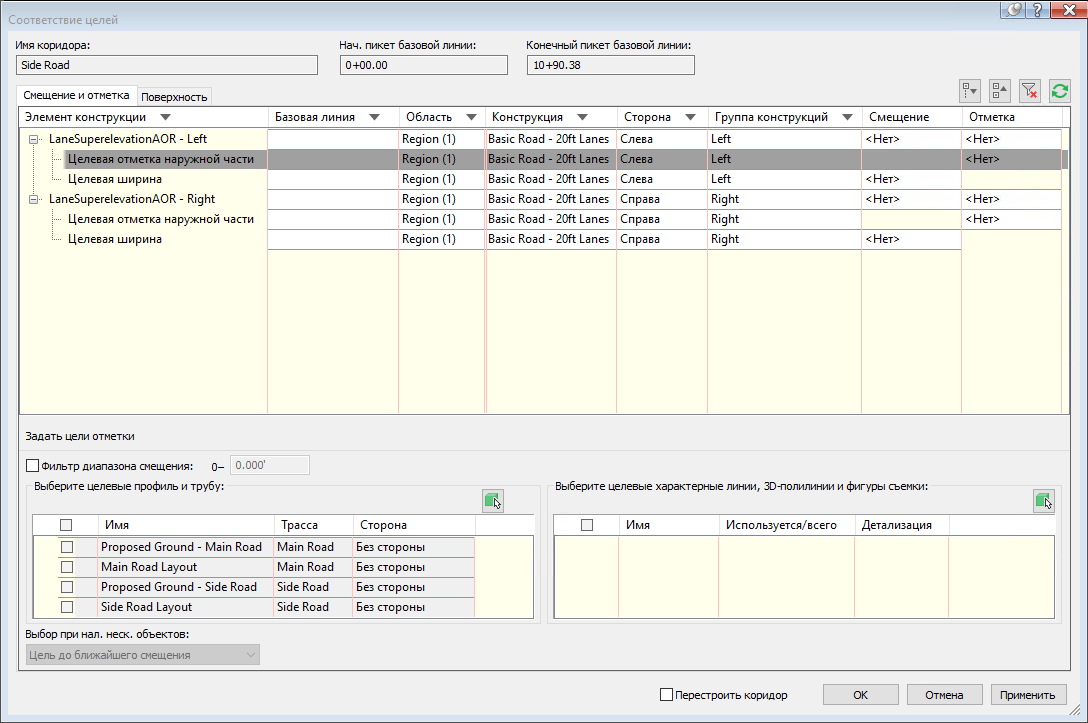

- Теперь при выборе ячейки, которой требуется цель, в нижней части обновленного диалогового окна коридора «Соответствие целей» отображаются элементы управления, необходимые для определения целей.
- Обновленное диалоговое окно коридора «Соответствие целей» является немодальным, поэтому его можно оставлять открытым при выполнении других задач. Можно закрепить это диалоговое окно в открытом виде, чтобы оно оставалось развернутым, либо открепить его, чтобы при перемещении курсора за пределы этого окна отображался только его заголовок.
- При задании целей коридора объекты выделяются на чертеже.
  - Выделение предназначено для использования совместно с немодальным диалоговым окном для определения объектов, которые задаются в качестве целей для коридора.
  - При выборе строки элемента конструкции в диалоговом окне «Соответствие целей» элемент конструкции выделяется синим цветом в родительской конструкции на чертеже и в коридоре, использующем его.
  - При выборе строки элемента конструкции в диалоговом окне «Соответствие целей» объекты, добавленные в качестве целей, выделяются желтым цветом.
  - Объекты, доступные для выбора в качестве целей, выделяются синим цветом при выборе в управляющем элементе списка.
- Добавлена поддержка фильтрации элементов конструкции в диалоговом окне «Соответствие целей». Щелкните заголовок столбца, чтобы отобразить поле поиска и флажки, которые можно использовать для задания критериев фильтрации.
- Добавлена поддержка задания диапазона для отображения объектов, доступных для выбора в качестве цели.
- Команды контекстного меню можно использовать для копирования целей из одного элемента конструкции и их вставки в один или несколько других элементов конструкции, а также для зумирования и панорамирования элементов конструкции.
- Кроме того, можно копировать цель из параметра смещения и вставить ее в один или несколько параметров отметки, а также копировать цель из параметра отметки и вставить ее в один или несколько параметров смещения.
- Теперь можно настраивать отображение столбцов, скрывая или показывая их.
Улучшено сопоставление параметров коридора.
- Теперь можно сопоставлять параметры между разными коридорами. Раньше команда «Копировать параметры» позволяла сопоставлять параметры только между областями одного коридора.
- Теперь команду «Сопоставить параметры» можно вызывать из контекстных меню чертежа и дерева навигатора.
- Теперь можно выбирать область назначения из списка.
- Теперь можно выбирать тип целей для сопоставления. Теперь можно выбирать целевые поверхности, целевую ширину или смещение, а также целевые откосы или отметки. Раньше выбрать тип цели было нельзя.
Дополнительные сведения см. в разделе Сопоставление параметров областей коридора.
Улучшено перестроение коридора.
- Команда «Перестроить все» для коридора была усовершенствована и теперь позволяет перестраивать коридоры в порядке на основе их зависимостей.
- Значок «Устарело» теперь отображается в верхней коллекции навигатора, благодаря чему необходимость в перестроении коридора ясно видна без развертывания коллекции коридоров.
- Уменьшено количество непредвиденных устаревших уведомлений, вызванных изменениями горизонтальной базовой линии и поверхностей коридора.
- Непредвиденная регенерация коридора устранена, например, при изменении целевого объекта в диалоговом окне «Свойства коридора» и при нажатии кнопки «ОК» в диалоговом окне «Свойства коридора» или «Свойства трассы» без внесения изменений.
- Если определение поверхности коридора не изменилось, поверхности коридора больше не перестраиваются.
В Subassembly Composer добавлена возможность изменения (путем перетаскивания) порядка входных/выходных и целевых параметров элемента конструкции. Щелкните имя параметра и перетащите его вверх или вниз в списке параметров. Для получения дополнительных сведений см. разделы Вкладка "Input/Output Parameters" (Входные и выходные параметры) и Вкладка "Target Parameters" (Целевые параметры).
