Узнайте о новых функциях проектирования напорных трубопроводных сетей.
Новые возможности в версии 2022.2
В Civil 3D 2022.2 по просьбам пользователей добавлены некоторые усовершенствования напорных трубопроводных сетей.
- Процесс редактирования напорных трубопроводных сетей на виде профиля улучшен следующим образом.
- Если для профиля участка трубопровода задан стиль смещения «Длина отрезка трубы», количество ТВП на профиле участка уменьшается так, что они размещаются только на длинах отрезка трубы и сгибах.
- Добавлена возможность разрыва напорной трубы в ТВП на виде профиля при редактировании участка трубопровода, если для профиля участка трубопровода задан стиль смещения «Длина отрезка трубы».

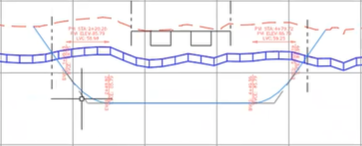

Предыдущее поведение ручки при редактировании на виде профиля Новое поведение ручки при редактировании на виде профиля

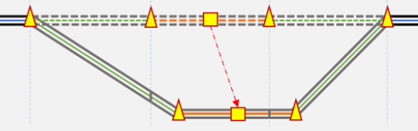

Перетаскивание ручки приводит к построению труб в месте расположения штриховых линий.

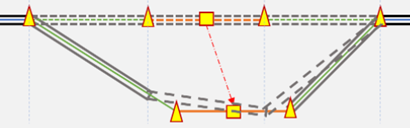

Перетаскивание ручки приводит к построению труб, как показано на изображении выше.
- Добавлена возможность задать длину отрезка для напорных труб, не имеющих длины отрезка по умолчанию. Подробные сведения см. в разделе Диалоговое окно «Редактировать параметры объекта — Трубопроводная сеть».
- Добавлена возможность следования различным профилям на участке трубопровода. Эта функция доступна на вкладке «Переопределения» диалогового окна «Параметры профиля участка трубопровода» в столбце «Опорный профиль» и заменяет столбец «Динамический». Эту функцию можно использовать для создания диапазона пикетов, который следует профилю компоновки. Дополнительную информацию см. в разделе Диалоговое окно «Параметры профиля участка трубопровода».

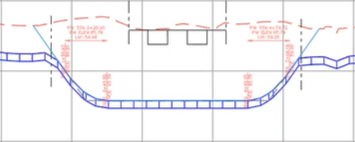

До включения следования за опорным профилем После включения следования за опорным профилем в диапазоне переопределения
- В раскрывающийся список напорных элементов добавлен текст «Поиск по ключевому слову», указывающий на возможность поиска в списке.
- Добавлена возможность отображения в метке вида профиля информации о наборе свойств, добавленной к напорной трубопроводной сети или гравиметрической сети на виде в плане.
- Обновлен текст предупреждения о неподдерживаемой геометрии на участках трубопровода.
- Добавлена команда «Повторное связывание участка трубопровода» для повторного связывания элементов напорной трубопроводной сети с базовой трассой участка трубопровода в случае их отсоединения от базовых трасс при редактировании. Дополнительные сведения см. в разделе Повторное связывание напорных трубопроводных сетей с траекториями.
- Добавлен параметр ленты для доступа к команде «Восстановить тела под давлением» с целью повторного создания отсутствующих 3D-тел для фитингов и устройств регулирования потока. Эту команду можно применять, если элементы трубопровода отсутствуют на виде в плане или виде профиля. Подробные сведения см. в разделе Повторное создание тел напорной трубопроводной сети.
- Места переопределения профиля участка трубопровода теперь привязаны к геометрии, поэтому при изменении пикетов (0+0), расположенных против направления потока, переопределения сохраняются в соответствующей геометрии, а пикеты обновляются с учетом переопределений.
Новые возможности в версии 2022.1
- Новые функции для работы с фитингами
- Можно добавлять элементы с одним портом, например заглушки, в конец участка трубопровода.

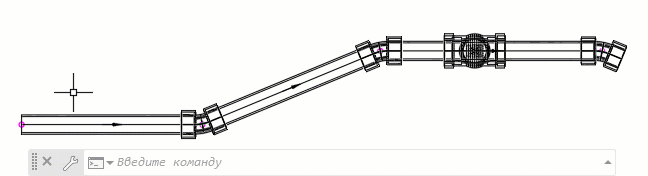

- Можно добавлять патрубки и отводы в конец участка трубопровода и продолжать компоновку участка трубопровода с правильным размером трубы.
- Можно добавлять фитинги с несколькими портами (например, косые тройники, тройники и крестовины) в конец участка трубопровода и продолжать компоновку участка трубопровода с правильным размером трубы.
- При необходимости можно поворачивать, переворачивать и перемещать фитинги.
- Можно добавить отвод правильного размера в точке пересечения напорной трубопроводной сети.
Дополнительные сведения о размещении и изменении фитингов см. в разделе Добавление фитинга в напорную трубопроводную сеть.
- Новые функции для работы с устройством регулирования потока
- Можно добавить устройство регулирования потока в конец участка трубопровода и продолжить компоновку участка трубопровода с правильным размером трубы.
- При необходимости устройства регулирования потока можно переворачивать и перемещать.
Дополнительные сведения о размещении и изменении устройств регулирования потока см. в разделе Добавление устройства регулирования потока в напорную трубопроводную сеть.
- Новые функции для работы с участками трубопровода
- Можно удалять трубы на конце участка трубопровода, не внося при этом изменений в участок. Все фитинги и устройства регулирования потока, присоединенные к удаленной трубе и не соединенные с участком трубопровода, также будут удалены.

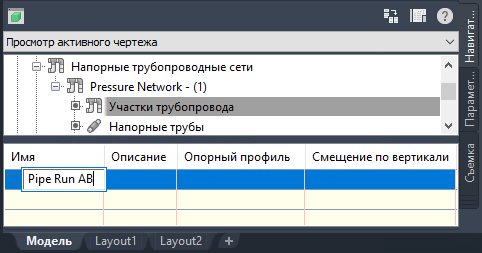

- Теперь можно переименовывать участки трубопровода в списке участков трубопровода на вкладке «Навигатор».
- Можно удалять трубы на конце участка трубопровода, не внося при этом изменений в участок. Все фитинги и устройства регулирования потока, присоединенные к удаленной трубе и не соединенные с участком трубопровода, также будут удалены.
- Теперь GUID каталога можно просмотреть из списка элементов напорной трубопроводной сети.
Новые возможности в версии 2022
- Цвет и диаметр компаса теперь можно задать с помощью параметров на ленте при компоновке напорной трубопроводной сети на основе траектории.
- Обновлена вкладка ленты «Компоновка профиля» для напорных трубопроводных сетей на основе траектории. Теперь она лучше соответствуют ленте компоновки плана.
- Метки пролетов для напорных трубопроводных сетей теперь можно создавать на видах в плане и на видах профиля.
- Теперь ТВП можно удалять из переопределенных диапазонов пикетов напорной трубопроводной сети на виде профиля, для которого задано статическое (нединамическое) состояние. Если флажок «Очистить ТВП» в диалоговом окне «Параметры профиля участка трубопровода» установлен, удаляются ТВП из переопределенных диапазонов пикетов. Для предварительного просмотра изменений в чертеже можно использовать кнопку «Применить».
- Добавлена команда RegenPressureSolid для восстановления 3D-тел для элементов напорной трубопроводной сети.
