Новые возможности рабочих процессов для железных дорог

Сведения об усовершенствованиях в рабочих процессах железных дорог.

Новые возможности в версии 2022.2

• Каталог США: добавлен базовый каталог железнодорожных стрелок США.

  Далее приводятся сокращения критических точек в каталоге США.

  • Соединение рамного рельса: SRJ
  • Точка пересечения: PITO
  • Корень крестовины на главной: HF_Main
  • Корень крестовины на отклоняющейся: HF_Diverted
  • Вход на стрелку: PS
  • Пята остряка стрелки: HS
  • Корень остряка: HB
  • Острие сердечника крестовины: ½" PF
  • Последняя длинная шпала на главной: LLT_Main
  • Последняя длинная шпала на отклоняющейся: LLT_Diverted
  • Конец стрелки на главной: ETO_Main
  • Конец стрелки на отклоняющейся: ETO_Diverted
• Сценарий преобразования каталога США: для преобразования каталога США добавлен набор сценариев. Поддерживается преобразование файла Microsoft Excel со стрелками США в каталог США. Дополнительные сведения см. в разделе Преобразование данных в каталог железнодорожных стрелок.
• Замена каталога железнодорожных стрелок. Для улучшения рабочего процесса управления каталогом существующий каталог можно заменить другим каталогом с тем же именем и единицами измерения (такими же, как в файле JSON).
  Прим.: Имена файлов каталога могут отличаться, но имя в файле JSON должно быть таким же.

  Поддерживаются следующие изменения каталога:

  • добавление и удаление моделей;
  • изменение параметров модели;
  • изменение значений параметров модели.

  Дополнительные сведения см. в разделе Замена каталога железнодорожных стрелок.

• Метка данных о возвышении наружного рельса. Доступен новый тип метки — «Данные о возвышении наружного рельса». Пользователи могут добавлять данные о трассе, возвышении наружного рельса и профиле в эти метки, которые можно разместить на любом пикете трассы.

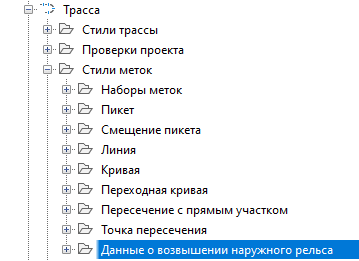

  Стили меток данных о возвышении наружного рельса доступны в коллекции стилей меток трассы:



  Дополнительные сведения приведены в разделе Создание меток данных о возвышении наружного рельса для трассы железной дороги.

  К стилям меток смещения пикетов трассы также можно добавить информацию о возвышении наружного рельса и уклоне (профиле).

• Вставка обозначения блока стрелки: теперь обозначения стрелки можно вставлять перпендикулярно родительским трассам, выбрав объект в качестве ссылки для выбора ориентации при настройке стиля метки в диалоговом окне «Создание стиля метки».

Новые возможности в версии 2022.1

• Используйте новые команды для создания и редактирования железнодорожных переездов.

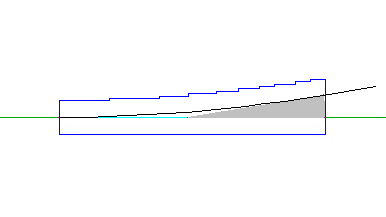

  • Можно создавать стрелки (простые, равносторонние, пересекающиеся, комбинированные пересечения и трехсторонние) на железнодорожной трассе. Стрелки включают шпалы, теоретические треугольники и границы.


    При создании стрелки можно выбрать сторону, направление и точку вставки. Более подробную информацию см. в разделе Создание стрелки.

  • Можно создавать отклоняющиеся трассы и объединять их с существующими трассами.


    Дополнительные сведения см. в разделах Вкладка «Отклоняющаяся трасса» (диалоговое окно «Создание стрелки») и Присоединение железнодорожной стрелки к объединенной трассе или профилю вручную.

  • Можно создавать профили для отклоняющихся трасс и объединять их с соответствующими профилями. Дополнительные сведения см. в разделах Вкладка «Профиль» (диалоговое окно «Создание стрелки») и Присоединение железнодорожной стрелки к объединенной трассе или профилю вручную.
  • Можно редактировать модели и параметры стрелок на палитре свойств. Дополнительные сведения см. в разделе Изменение стрелок.
  • Можно настраивать местоположение и направление стрелок с помощью ручек. Дополнительные сведения см. в разделе Редактирование железнодорожных стрелок с помощью ручек.
  • Можно задать автоматическое обновление стрелок при обновлении соответствующих трасс и профилей.
  • Можно создавать метки железнодорожных стрелок, в том числе имя критической точки и размер профиля. Дополнительные сведения см. в разделе Редактирование меток железнодорожных стрелок.
  • Можно загружать несколько каталогов стрелок и сохранять их в чертеже. Этот инструмент поставляется с SNCF и типовыми компонентами стрелок. Дополнительные сведения см. в разделе Загрузка и выгрузка каталогов стрелок.
• Можно использовать новую команду для создания переездов.
  • Можно создавать переезды между двумя трассами железной дороги. Дополнительные сведения см. в разделе Создание железнодорожного переезда.

  • Можно создавать переезды на основе существующей стрелки.
  • Можно выбирать тип соединения при создании переезда.

    Дополнительные сведения см. в разделе Вкладка «Компоненты» (диалоговое окно «Создание переезда»).

  • Можно корректировать местоположение переездов с помощью ручек. Дополнительные сведения см. в разделе Редактирование железнодорожных стрелок с помощью ручек.
