Создание элемента Прямоугольный карман

1. Нажмите на шаг Элементы на панели Шаги.

   Открывается мастер Новый элемент.

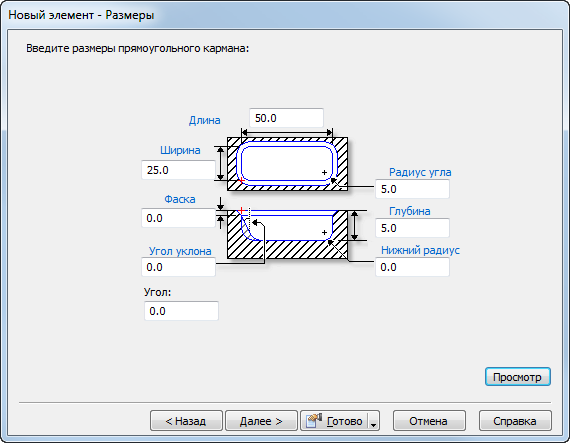

2. Выберите Прямоугольный карман и нажмите Далее, чтобы открыть страницу Новый элемент - Размеры. Введите следующие атрибуты:



   • Длина — Введите X размер элемента.
   • Ширина — Введите Y размер элемента.
   • Глубина — Введите расстояние врезания в материал по Z.
   • Радиус угла — Введите радиус для всех четырех углов прямоугольного кармана.
   • Фаска — При необходимости введите глубину 45 фаски на верхней кромке элемента. Оставьте значение по умолчанию, 0, чтобы не создавать фаску.
   • Угол уклона — При необходимости установите угол для стенки элемента. Используйте только положительные значения.
   • Нижний радиус — при необходимости задайте нижний радиус для элемента. Радиус соответствует форме фрезы. По умолчанию материал обрабатывается с помощью фрезы с плоской кромкой, выполняя ступенчатые шаги при приближении к радиусу. Затем выполняется черновой и чистовой проход с помощью радиусной фрезы. Значением по умолчанию является 0, который режет прямой угол.
Совет: Если поле размеров имеет синюю метку, то вы можете щелкнуть по ней и 'выбрать' размер из объектов в графическом окне.
3. Нажмите Далее, чтобы открыть страницу Новый элемент - Положение.
4. Нажмите Далее, чтобы открыть страницу Новый элемент - Стратегии.
5. Нажмите Далее, чтобы открыть страницу Новый элемент - Операции.
6. Нажмите Далее, чтобы открыть страницу Новый элемент - Инструмент по умолчанию для первой операции.
7. Нажмите Далее, чтобы открыть страницу Новый элемент - Подача/Скорость для первой операции.
8. Если у вас больше одной операции, нажатие на кнопку Далее откроет страницу Новый элемент - Инструмент по умолчанию для следующей операции. Если у вас больше нет операций, то нажатие на Далее откроет страницу Новый элемент - Сводка.
9. Нажмите Готово, чтобы создать элемент и выйти из мастера, или нажмите Назад, чтобы вернуться на предыдущие страницы.

Прим.: Вы можете отредактировать элемент позже.

Если вы хотите, чтобы стенка элемента имела специальное поперечное сечение:

1. После того как вы создадите элемент, откройте диалог Свойства элемента и выберите вкладку Размеры.
2. Нажмите на кнопку Х сечение, чтобы открыть диалог Выбрать крайнюю кривую.
3. Выберите кривую, которая соответствует форме сечения.
4. Нажмите OK.
