Типы радиальных массивов
Радиальный массив выстраивает заданные элементы, располагая их на расстоянии друг от друга по окружности. Промежутки могут быть заданы так, что элементы выстраиваются вдоль дуги, а не вдоль всей окружности. Интервалы и углы задаются установкой размеров.
Используйте панель с деревом, чтобы контролировать, смотрите ли вы на массив, объект или операции обработки для массива. Просто выбирайте нужное мышкой. Диалог будет меняться в зависимости от вашего выбора.
|
|
|
Число элементов в радиальном массиве, включая исходный элемент
Диаметр радиального массива
Интервальный угол между объектами в радиальном массиве
Угол положения радиального массива
Угол — Задает угол поворота вокруг оси Z, измеряемый против часовой стрелки от оси X, для первого объекта в массиве.
Локальное смещение — Контролирует, игнорируется ли начальное положение объекта массива. Положение объекта определяется его положением в массиве. Если выбран параметр Локальное смещение, то положение элемента влияет на создаваемый массив.
Использование положения объекта в массиве может быть коварным. Например, используйте локальные смещения для создания массива профильных элементов, такого как радиального массива профильных карманов. Рекомендуется следующая процедура:
- Создайте профиль относительно ЛСК.
- Введите центр массива как координаты XYZ.
- Введите 0.0 как радиус.
Карманы делят относительную позицию для центра, так же как исходная кривая делала это со своей ЛСК.
Список объектов — Выделяет имя объекта, повторяемого в массиве. Чтобы сменить объект, щёлкните по стрелке вниз, затем выберите объект для использования в массиве.
Диаметр — Задает полный диаметр массива.
Число — Задает число объектов в массиве.
Интервальный угол — Задает промежутки между объектами в градусах.
Резать эл-т с исп. координат оси Y — в токарно-фрезерных 4-осевых или 5-осевых деталях с Z-поворотом выберите этот параметр, чтобы резать по осям X и Y, или отключите его, чтобы вращать деталь вокруг оси поворота.
Угол С — если выбран параметр Резать эл-т с исп. координат оси Y, введите угол C шпинделя, под которым следует резать элемент.
Повернуть C для каждого экземпляра — если выбран параметр Резать эл-т с исп. координат оси Y, поворот заготовки будет выполняться для каждого экземпляра массива.

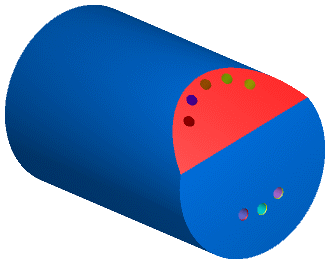

Радиальный в плоскости XY установа — Эта опция ориентирует элементы в плоскости XY установа. Два массива отверстий на картинке ниже параллельны оси Z установа.

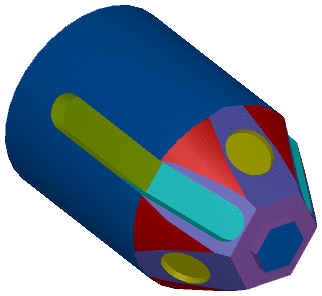

Радиальный вокруг оси поворота — Эта опция выстраивает элементы на наружном диаметре детали по направлению к оси поворота. Массивы пазов и отверстий на картинке ниже - радиальные.

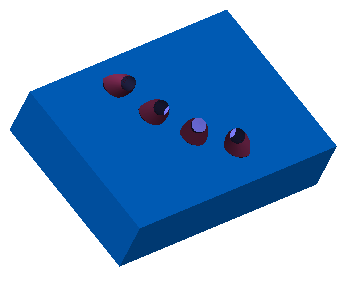

Радиальный вокруг произвольной оси — Эта опция позиционирует элементы вокруг заданного начала координат в заданной оси. Она доступна только для 5-осевой обработки.
