Можно использовать диалог Циклоида, чтобы создать циклоидальные траектории.
Чтобы открыть диалог Циклоида:
- В диалоге Свойства фрезерного элемента выберите проход в дереве.
- Нажмите Циклоида на вкладке Фрезерование, чтобы открыть диалог Циклоида.
Чтобы включить эту технологию:
- Выберите Включить циклоидальную траекторию.
- Нажмите OK, чтобы закрыть диалог.
Можно достичь единообразного режима обработки путем тщательного контролирования ширины резания. Ограничение и контролирование ширины резания необходимо при обработке твердого материала, при малом периферийном шаге. Траектория Циклоида отлично подходит для управления шириной резания. Переход от малого шага к резанию острого угла или паза приводит к высокопроцентному увеличению ширины резания до размера процента шага, заданного в FeatureCAM. Например, шаг в 25% может давать четырехкратное увеличение нагрузки на инструмент, а 5%-й шаг может давать 20-кратное увеличение нагрузки на инструмент. На следующих рисунках показано изменение ширины резания для углового перемещения и постоянная ширина резания по траектории циклоиды.

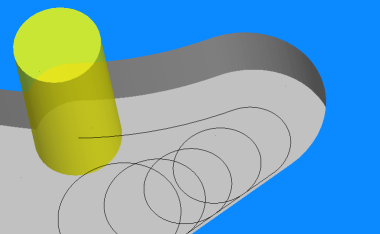

Этот тип траектории называется Циклоида, так как инструмент выполняет закручивающиеся движения вокруг углов при движении вперед. При использовании скругленных углов и циклоид на траектории нет острых углов, а ширина резания ограничена заданным размером шага. Из-за дополнительных круговых перемещений и ограниченной нагрузки на инструмент, обработка того же самого кармана может занять больше времени, чем при использовании двух предыдущих типов траектории. Траектория Циклоида обрабатывает углы и пазы несколько раз. Каждый раз инструмент режет не более чем на заданную ширину резания. На следующем рисунке показана форма траектории для резания угла с помощью траектории циклоиды.
Опции циклоиды
Радиус угла - это радиус вставляемых круговых траекторий (или трохоид). Радиус угла может быть больше или равен Шагу.
Минимальный угол - это порог для вставки трохоид. Если угол между двумя перемещениями траектории меньше этого угла, то круговые траектории не будут вставляться между перемещениями.
Шаг - это то же самое, что Расстояние между проходами. Он показан в этом диалоге и может быть просмотрен наряду с другими параметрами.
