Державки для обтачивания

В FeatureCAM теперь поддерживаются державки для обтачивания, что позволяет выполнять операции точения и растачивания на фрезерных станках.

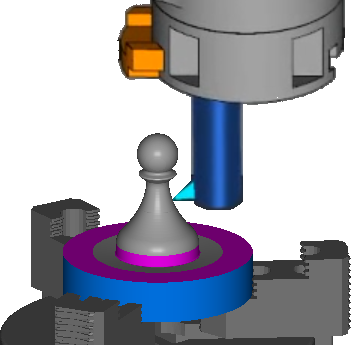

Например, на картинке ниже деталь обрабатывается инструментом, который вращается вокруг заготовки.

Прим.: Для работы с этой функциональной возможностью необходима программа FeatureCAM Ultimate.

Прим.: Для упрощения перемещения по оси U требуется измененный файл дизайна станка и файл ЧПУ.

4-осевой поворот поддерживается, а 5-осевое позиционирование - нет.

Чтобы создать элемент обтачивания:

1. Создайте установ над центром вращения головки для обтачивания так, чтобы инструмент вращался вокруг оси Z установа.
2. Создайте кривую в плоскости XZ, которая определяет токарный профиль.
3. Загрузите дополнение TurningHeadCS.dll с помощью диалога Макросы и дополнения.
4. В мастере Новый элемент в разделе Из элемента выберите Специальный и нажмите Далее.

   Откроется страница Специальный элемент.

5. В списке Зарегистрированные элементы в ветви Макросы и дополнения выберите Turn Head и нажмите Далее.

   Откроется страница Кривые.

6. Выберите кривую в графическом окне и нажмите Добавить из выделенных объектов .
7. Нажмите Далее, чтобы открыть страницу Положение.
8. Нажмите Далее, чтобы открыть страницу Специальный элемент.
9. Задайте параметры, определяющие элемент. Чтобы изменить параметр, выберите его имя, затем выберите опцию в списке Новое значение и нажмите Задать.

   Profile — Выберите кривую, задающую профиль токарного элемента.

   Toolpath Type — Выберите, нужно ли создать внутренний (ID) или наружный (OD) элемент.

   Rough Stock Curve — Выберите кривую, задающую границу траектории для элемента. Оставьте этот параметр незаданным для обработки по границе заготовки.

   Rough Pass — Выберите Да, чтобы использовать черновую операцию.

   Finish Pass — Выберите Да, чтобы использовать чистовую операцию.

   Cycle Type — Выберите тип цикла.

   В цикле Turn черновой инструмент подается вдоль оси Z, пошагово опускаясь при этом по оси X.

   В цикле Face черновой инструмент подается от наружной части детали к центру, пошагово опускаясь при этом в отрицательном направлении Z.

   Cut Direction — Выберите направление оси Z, вдоль которого будет резаться элемент.

   U Axis Sign — Выберите, в каком направлении вдоль оси U выполняет резание инструмент.

10. Нажмите Готово, чтобы создать элемент обтачивания и закрыть диалог.
11. При использовании двух инструментов на державке для обтачивания создайте элемент для каждого инструмента с выбранным противоположным U Axis Sign.
12. Используйте диалог Выбор инструментального блока, чтобы выбрать тело инструментального блока в качестве инструментального блока для токарных инструментов.
13. Вам может понадобиться настроить Начальную точку и Конечную точку на вкладке Точение диалога Turn Head Свойства для каждой операции, чтобы гарантировать, что инструмент не сталкивается с деталью в начале и конце траектории.
14. Запустите симуляцию для проверки столкновений.

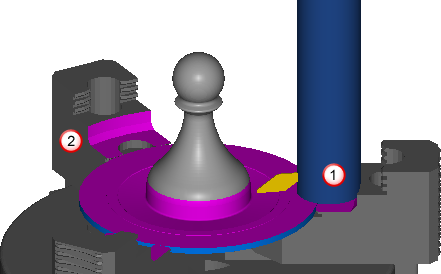

    Вращение инструмента не отображается в симуляции, но инструмент проверяется на столкновения и зарезы. Например, на картинке инструмент зарезает зажим в , и другой зарез показан в .
