Создание операции фрезерования проекцией поверхности

Операция фрезерования проецированием поверхности создается с помощью следующих шагов:

1. Нажмите на шаг Элементы.
2. Нажмите Обработка поверхности. Нажмите Далее.
3. Выберите поверхности детали и нажмите Далее.
4. Нажмите Выберите одну операцию и нажмите Далее.
5. Нажмите Проекция поверхности и нажмите Готово.
6. Дважды щёлкните по элементу, чтобы изменить его.
7. В дереве операции выберите Проекция поверхности и откройте вкладку Управляющая поверхность.
8. Нажмите кнопку Выбрать поверхность и выберите поверхность проецирования изолиний.

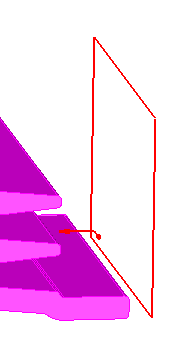

9. Нормаль поверхности проецирования изолиний должна указывать на поверхности детали. Когда вы щелкаете по вкладке контроля поверхности, две стрелки отображаются на поверхности проецирования изолиний. На следующем рисунке нормаль направлена корректно к поверхностям детали. Если необходимо развернуть нормаль, нажмите кнопку Сменить сторону обработки .



   Стрелки также обозначают начальную точку изолиний поверхности и их направление. На картинке выше проецируемая траектория начинается в левом нижнем углу и следует рядам поверхности. Используйте кнопку Задать ряд/столбец изолинии , чтобы изменить начальную точку массива, или кнопку Направление резки , чтобы изменить направление обработки.
