Используйте диалог Инструментальный блок, чтобы задать тела в качестве инструментальных блоков, задать их положения относительно резцедержателя и задать положения инструментов в инструментальных блоках.
Есть разные типы инструментальных блоков.
Чтобы открыть диалоговое окно Инструментальный блок, выберите «Дизайн станка» > панель «Инструменты» > «Инструментальный блок для резцедержателя».
Чтобы создать инструментальный блок:
- В разделе Это тело — инструментальный блок для резцедержателей выберите тела, которые будут использоваться как инструментальные блоки. Можно расположить тело блока в любом месте пространства или в месте, где он вставляется в паз инструмента #1.
- В списке Эта ЛСК будет соответствовать положению инструмента в резцедержателе выберите ЛСК, которая связана с положением крепления инструмента в резцедержателе (показано на картинке ниже).
Положение инструмента
Положение установки в резцедержатель
Если тело инструментального блока уже на месте, можно использовать ту же ЛСК, что и паз #1 положения инструмента на револьверной головке.
- Выберите, каким резцедержателям может быть адресован инструментальный блок.
- Выберите, к каким положениям инструмента в резцедержателе может быть присоединен инструментальный блок.
- Если инструментальный блок может поворачиваться, укажите значение Дополнительное С смещение, чтобы выровнять углы поворота (например, используйте это значение, чтобы заменить инструмент Z на инструмент Y). При перемещении блока это значение будет добавлено к другим значениям смещения.
- Выберите вкладку Положения инструмента.
- Нажмите Добавить, чтобы добавить новое положение инструмента. Откроется диалоговое окно Информация об инструменте.
- Выберите ЛСК для задания положения инструмента в инструментальном блоке или нажмите Мастер новой ЛСК и создайте её.
- В разделе Для какого шпинделя смоделировано выберите, к какому из шпинделей обращается инструмент.
- В разделе Какой тип инструмента держит выберите типы инструментов, которые могут использоваться в этом положении инструмента.
Для токарных инструментов с наружным диаметром выберите Настройка под руку.
- Выберите или снимите выбор с опций Показать фрезерный патрон и Показать токарный патрон, чтобы задать, симулировать ли патроны в инструментальном блоке. Это можно использовать для того, чтобы скрыть патрон, когда инструментальный блок удерживает твердосплавные режущие пластины напрямую.
- Задайте Угловое положение инструмента.
- Вручную — выберите этот параметр, если поворот составного патрона осуществляется вручную оператором станка перед запуском УП.
- Программируемый — выберите этот параметр, если угол поворота патрона программируется с помощью кода УП.
- Задайте, как размещать инструмент относительно положения инструмента. Выберите Задний торец инструмента, чтобы положение инструмента задавалось на заднем торце инструмента, или выберите Передняя кромка инструмента, чтобы положение инструмента задавалось передней кромкой инструмента.

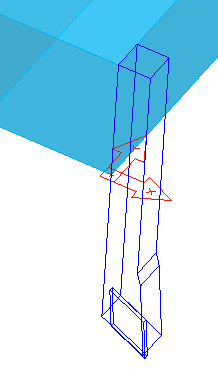

Положение инструмента на заднем торце патрона:

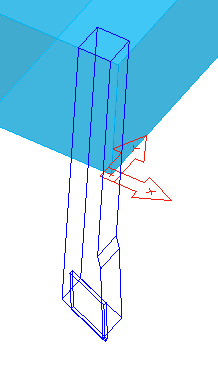

Положение инструмента на кромке инструмента:
- Нажмите OK, чтобы добавить положение инструмента и закрыть диалог Информация об инструменте.
- Чтобы удалить положение инструмента, выберите его и нажмите Удалить.
- Чтобы изменить положение инструмента, выберите его и нажмите Правка, или дважды щелкните по нему.
- Используйте кнопки Вверх и Вниз, чтобы поменять порядок положений инструмента в диалоге.
- Нажмите OK, чтобы закрыть диалог.
