Функция «Точение/фрезерование» в FeatureCAM позволяет комбинировать функции точения и фрезерования на токарных станках с приводными вращающимися инструментами и поддерживает перпендикулярные оси Z и X точения в сочетании с осью C и дополнительной осью Y.

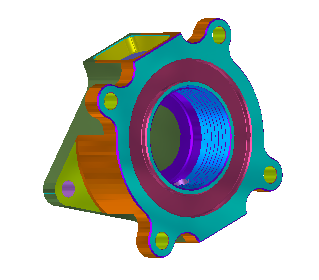

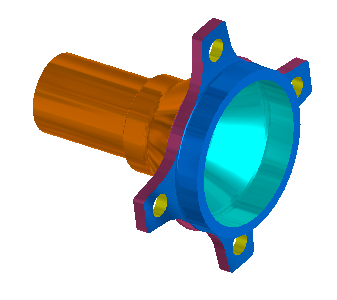

Хомут, показанный на первой картинке, мог быть выполнен на токарном станке с осью С в двух установах или с использованием токарного станка с осью С с противошпинделем. Вторая картинка - это деталь, для которой необходима ось Y из-за плоского кармана сверху и снизу. (Если эти карманы были обернуты, они бы имели криволинейное дно, а затем могли быть обработаны без оси Y).
При создании элементов предоставляется выбор между созданием токарных элементов и токарно-фрезерных элементов. Токарно-фрезерные элементы предусматривают использование приводного вращающегося инструмента, а токарные элементы — что инструмент не вращается. Например, вы можете сделать отверстие вдоль оси Z с обоими типами элементов, но фрезерованное отверстие будет использовать поворотные инструменты, а отверстие точения использует сверло, которое не вращается.
Токарные и токарно/фрезерные элементы могут быть смешаны в одном установе. Токарные элементы идентичны элементам, создаваемым на 2-осевом токарном станке, а фрезерные создаются такими же, как при 3-осевом фрезеровании, за исключением того, что теперь можно позиционировать и ориентировать элементы на наружном диаметре или на торце детали.
Выбор инструмента при точении/фрезеровании похож на аналогичные отдельные операции за исключением того, что вращающийся инструмент автоматически классифицируется как параллельный оси Х или оси Z.
Поддерживаются все формы симуляции (Осевая, 2D и 3D закрашенная). В 3D симуляции вращение детали симулируется точно.
